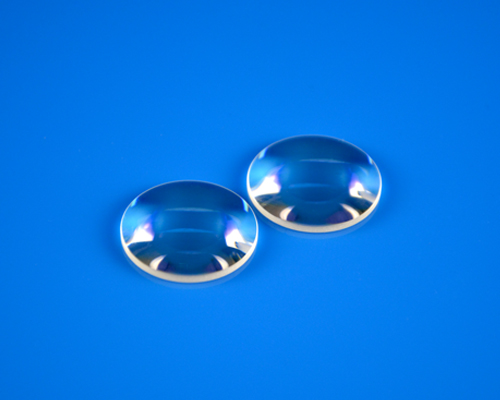

氟化钡（BaF2）透镜

  • 最大直径 200 毫米
  • 透射范围 0.15 微米至 11 微米
  • 对高能辐射具有出色的耐受性
  • 非常适合中波红外 (MWIR) 制冷型热成像仪
Curves All 联系我们

规格：

材料 氟化钡晶体 直径范围 ~200mm
直径公差 +0.0/-0.2mm 厚度公差 +/-0.1mm
表面质量 60/40 S/D 条纹 (N) 3
不规则性 (delta N) 1 中心度 3'
倒角 0.1-0.3mm x 45 度 镀膜 AR/AR@3-5微米


物理和光学特性：

透射范围 0.15 至 12 μm 折射折射率 5 μm 处为 1.45 (1)
反射损耗 5 μm 处为 6.5% （2 个表面） 吸收系数 6 μm 处为 3.2 x 10-4 cm-1
残余线宽峰值 47 μm dn/dT -15.2 x 10-6 /°C (2)
dn/dμ = 0 1.95 μm 密度 4.89 g/cc
熔点 1386°C 热导率 11.72 W m-1 K-1 @ 286 K
热膨胀率 18.1 x 10-6 /°C @ 273 K 硬度 努氏 82 硬度计，500g 压头 (4)
具体热容量 410 J Kg-1 K-1 (3) 介电常数 1 MHz 时 7.33
杨氏模量 (E) 53.07 GPa (3) 剪切模量 (G) 25.4 GPa (3)
体积模量 (K) 56.4 GPa 弹性系数 C11 = 89.2 C12 = 40.0 C44 = 25.4 (2)
表观弹性极限 26.9 MPa (300psi) (4) 泊松比 0.343
溶解度 0.17g/100g水 23°C 分子量 175.36
类别/结构 立方CaF2，Fm3m， (111) 解理

氟化钡透镜或BaF2透镜非常适合在紫外、可见光和红外光谱区域内进行光引导和操控，在0.25至9.5µm波长范围内具有90%以上的高透射率。氟化钡的特性与CaF2相似，但BaF2更耐高能辐射。然而，BaF2的硬度只有CaF2的一半，而且其透射率更容易受温度变化的影响（在潮湿环境中尤其如此，因为BaF2在水中不稳定）。氟化钡透镜通常用于集成低温冷却器的热像仪中，杭州煦和光电科技有限公司提供的BaF2透镜适用于中波红外（3-5微米）热成像应用。

曲线：

不同厚度BaF2基底的透射曲线
