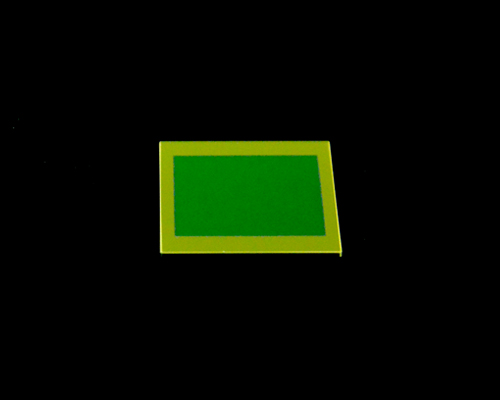

FPA探测器的封装窗口

锗和硅基底
高精度表面抛光
边缘采用高质量金属涂层
涂层选项：BBAR、长通/带通滤波涂层

Curves All 联系我们

规格：

基板材料	锗，硅	尺寸	定制
厚度/直径公差	+/-0.05mm	表面质量	80/50 S/D
平行度	< 1弧分	通光孔径	>90%
倒角	<0.2x45度	镀膜	定制红外镀膜
金属化材料	金、银或铜（根据客户要求）

杭州煦和光电提供以下类型的封装窗口：

封装窗口的滤波规格
Ge基片增透膜	T>94%@7-12μm
Si基片增透膜	T>88%@8-12μm
Ge基片长通滤波膜	T<1%@<7μm, Tavg>92%@8-12.5μm
Ge基片带通滤波镀膜	T<1%@<7.5μm, Tavg >90%@8-12μm T<1%@12.5μm
Ge基片宽带增透镀膜	Tavg>>92%@2-14μm

封装窗口是红外热像仪中焦平面阵列 (FPA) 探测器的关键组件，这些封装窗口的中心孔径充当红外滤光片，选择性地透射红外辐射。窗口边缘的金属涂层允许焊接和封装，通常使用锗 (Ge) 和硅 (Si) 作为基底材料。窗口边缘包裹有高质量的金属涂层，并提供多种滤波涂层：宽带增透膜、长通滤波膜和带通滤波膜。我们可根据您的要求提供定制窗口。

曲线：

1. 含AR的Ge窗口透射率@7-14微米

2. 硅窗口透射率@8-12微米

3.带通滤波膜的Ge窗口的透射率
