规格：
λ/60-λ/200(λ<400nm)，
λ/200-λ/500(400nm<λ<700nm)，
λ/500-λ/600(λ>700nm)
>1 GW/cm^2 (单板),
1-2J/cm^2 (粘合)
15J/cm^2 (扩散结合)
Shalom EO 提供的真零级波片的常规波长和规格如下，此外，我们还接受定制要求，所有参数均可根据您的需求量身定制。

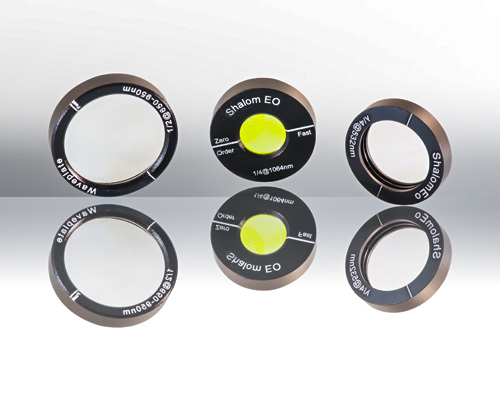

类型1：真零级波片 - 单片
此类零级波片专为高损伤阈值应用（超过 1GW/cm²）而设计。然而，波片厚度极薄，也意味着其在操作过程中容易发生断裂和损伤。
特点：
标准波长：
λ/2：1310nm、1480nm、1550nm λ/4：980nm, 1064nm，1310nm, 1480nm, 1550nm
类型二：零级波片-胶合 此类零级波片由真正的零级波片和BK7基片构成。由于波片非常薄且易损坏，BK7基片的作用是增强波片的强度。采用BK7基片胶合的模块的缺点是损伤阈值显著降低（1~2J/cm²@1064nm,10ns,10Hz）。BK7基片也可以通过无胶扩散键合方法与石英波片组装在一起，从而将损伤阈值提高到15J/cm²@1064nm,10ns,10Hz。
特征：
532nm, 632.8nm, 780nm, 808nm，980nm, 1064nm，1310nm, 1480nm, 1550nm
真零级波片是零级波片的先进改进版本，具有卓越的宽带性能。虽然真零级波片也属于零级波片，但与净零级波片（通过堆叠两个多级波片并利用两个波片之间的相移差异来产生所需延迟量）不同，真零级波片具有极小的厚度，能够精确提供所需的延迟量（例如，对于半波片，相位延迟精确为λ/2）。这一特性赋予真零级波片优异的延迟一致性，使其能够随波长变化、环境温度变化和入射角变化而变化。
最常用的波片是半波片和四分之一波片。半波片常用于将垂直偏振光旋转为水平偏振光，而四分之一波片则用于线偏振光和圆偏振光之间的转换。杭州沙龙光电提供多种规格的真零级波片，延迟量为一半或四分之一：
类型1：石英自立式单波片
虽然自立式波片可能相对脆弱，并且可能给制造和处理过程带来不便，但单波片具有较高的损伤阈值（>1GW/cm²@1064nm,10ns,10Hz），因此推荐用于高能量应用。石英真零级波片的标准波长范围为532nm至1550nm，其他波长可根据您的需求定制。
杭州沙龙光电可提供单片石英真零级波片，其最小厚度可在800nm光源下产生π/2相位延迟，在1550nm光源下产生π/4相位延迟。
类型2：石英单片+BK7基片
采用BK7基片的波片可使用NOA61（诺兰光学胶61，诺兰产品公司生产的经认证的光学级粘合剂）进行粘合，或通过光学胶粘固定，以增强波片强度，方便操作。对于采用BK7基片的波片，我们的能力极限为355nm（355nm除外）。
采用 BK7 基片胶合的模块存在损伤阈值显著降低的缺点（1~2J/cm²@1064nm,10ns,10Hz）。BK7 基片也可以采用无胶扩散键合方法与石英片组装，从而将损伤阈值提高到 15J/cm²@1064nm,10ns,10Hz。
第三类：MgF2 真零级波片
氟化镁制成的真零级波片适用于长波长工作（例如波长超过 3000nm）。
常见问题解答：
以下是一些关于波片的典型问题和解答，希望对买家有所帮助。以下内容为摘要，如果您想了解更多信息，请查看我们的“波片和延迟器简介”。您还可以找到关于“四分之一波片和二分之一波片简介”的相关资源。
波片的工作原理是什么？
波片和延迟器是重要的光学元件，用于操控和改变激光的偏振态。
波片通常由双折射晶体制成，例如石英和氟化镁。（延迟器也由非双折射材料制成。菲涅尔菱形延迟器就是一个很好的例子，它通常由BK7、紫外熔融石英或硒化锌制成，利用全内反射实现相位延迟。菲涅尔菱形延迟器产生的延迟几乎完全取决于折射率和棱镜的几何形状。）
这些晶体材料的各向异性导致一束光线在到达界面时分离成两束。这两条分离的光线会遇到不同的折射率：一束称为寻常光线，受寻常折射率控制；另一束称为非常光线，受方向敏感的非常折射率控制。这两条射线的偏振方向始终相互垂直。
波片被特意切成薄片，使其光学表面与光轴平行。寻常光线和非常光线的折射率不同，因此以不同的相速度传播。极化电矢量以较大速度（Vfast=c/Nfast）沿其传播的轴被定义为快轴。电矢量以较低速度（Vslow=c/Nslow）沿其传播的轴被定义为慢轴。这两个轴始终正交。
当光束垂直投射到波片表面时，两个分量的不同相速度自然会在快分量和慢分量之间引入相位延迟，其中慢分量将滞后于快分量几个相位（或相位的一小部分）。相位延迟的大小称为延迟。波片的延迟量公式如下：
延迟量=2πL(Nslow-Nfast)/λ
式中，L为入射光传播的距离（波片厚度），Nfast和Nslow分别为快轴和慢轴的折射率。
延迟量的值可以写成多种形式，例如，“半波”延迟量相当于π弧度或λ/2的延迟量。
从上式可以很容易地推断，通过精心设计波片的厚度，可以获得所需的延迟量。然而，除了波片的厚度之外，其他外部因素也会影响延迟值，例如入射光的波长、工作环境的温度、入射角等。外部因素引起的延迟变化通常会造成干扰和损害，而制造商正竭力避免这种情况。
如何找到快轴？
找到每个波片的快轴是使用波片时的关键步骤。Shalom EO 提供的已安装波片均设计为在安装座上以直光形式指示其快轴。而未安装版本的快轴均直接标记在波片上。但是，如果未指示快轴或指示模糊，有一种简单的方法可以帮助您找到适用于所有延迟值波片的快轴。首先，在激光器前面放置一个偏振器，倾斜偏振器直到光完全消失，然后将波片放在激光器和偏振器之间，旋转波片，使最终输出的光仍然保持消失——瞧！你成功找到了光轴。
调整？
此外，您可能会发现购买的波片产生的延迟量与设计值不完全一致。原因有很多：例如，波片并非针对您所需的波长设计，或者温度等外部因素会影响延迟量。可以通过将偏振面旋转至波片的快轴或慢轴来修正这些细微的偏差。旋转至快轴会降低延迟量，旋转至快轴会增加延迟量。请尝试两个方向，并使用偏振器持续检查延迟量的改善情况。
了解不同类型的波片和延迟器与弄清它们的工作原理同等重要，尤其对于买家而言。别担心，Shalom EO 为您编辑了一份简要指南，阅读后，您可能会对波片有更清晰、更深刻的理解。
低阶波片或多阶波片
由于制造阶段的困难，批量生产超薄且能够精确产生所需分数延迟的波片可能很困难。低阶波片或多阶波片相对较厚，可在产生所需延迟的同时，额外增加几个波长的相位延迟。由于光波具有周期性重复的特性，因此，一个低阶半波片（其相位延迟为λ/2 加上 3 个额外的λ）也可以用作半波片。这里的“阶数”指的是产生的额外波长的数量。本文中，低阶波片优于多阶波片，因为它产生的附加相位延迟更少，并且延迟更精确。然而，延迟过大也意味着它们对波长、温度或AOI的变化比零阶波片更敏感。
一般来说，如果您正在寻找价格实惠、可批量购买的单波长应用波片，那么低阶波片正是您的理想之选。Shalom EO 提供两种材质的低阶波片（石英用于可见光至近红外光谱，MgF2 用于波长更远至 7000nm 的波片）。
零阶波片
零阶波片本质上是由两个多阶或低阶波片组成，它们的光轴正交对齐（一个波片的快轴与另一个波片的慢轴对齐），最终的延迟是两个组成波片分别产生的延迟之差。通过将两个单波片组合在一起，零级波片可以有效地抵消外部因素（波长变化、环境温度）对延迟的影响，这意味着延迟比低级波片更加恒定，使其能够胜任涉及波长展宽的应用。然而，它们对入射角变化的响应可能仍然相当敏感。
Shalom EO 提供三种类型的零级波片：空气隙零级波片、光学接触零级波片和 NOA61 胶合零级波片。虽然胶合零级波片是常见的替代方案，但对于高能量操作，请考虑空气隙零级波片和光学接触零级波片，因为这两种类型的损伤阈值比胶合波片更高。
真零级波片
真零级波片是单片结构的波片，能够提供精确所需的延迟量，因此其厚度通常只有几微米。虽然需要相对严格的加工，但与传统的零级波片相比，其较小的厚度使其延迟量在波长变化或气候变化下具有更优异的稳定性。 Shalom EO 提供由石英（适用于 532-3000nm）或氟化镁（适用于 3000-7000nm 的长波长应用）制成的真零级波片。单片波片相对易碎，但损伤阈值较高；而采用 BK7 基底胶合的波片则更易于操作，但损伤阈值较低。
消色差波片
消色差波片由一片氟化镁波片和一片石英波片构成，两片波片的轴向相互正交，双折射特性互补，在实现所需焦距的同时最大限度地降低色散。通过这种方式，波长偏移对延迟的固有影响被显著降低，使消色差波片比零级波片具有更高的延迟常数，因此非常适合各种涵盖宽光谱范围（例如 900-2000nm）的宽带应用。两个应用示例是可调谐激光源、飞秒激光系统等。
超消色差波片
超消色差波片实际上是消色差波片的升级版。其工作原理与前述的消色差波片相同。超消色差波片也是由两种晶体材料（例如石英和氟化镁）复合而成，但与消色差波片不同的是，超消色差波片由六个单波片（三个石英波片和三个氟化镁波片）组成，从而在更宽的波长范围内实现极其平坦的延迟。
菲涅尔菱形延迟器
菲涅尔菱形延迟器的工作原理与利用双折射的原理截然不同。菲涅尔菱形延迟器利用全内反射在光的各个分量之间引入相位差。当光线投射到界面上时，光波的电场会分裂成两个相互垂直的分量：s分量和p分量。这些菱形被巧妙地加工成直角平行六面体的形状，这样，在精心选择入射角的情况下，每次全内反射时，p分量都会比s分量前进λ/8。当光线经过两次全内反射后出射时，p分量最终会比s分量前进λ/4，从而实现与四分之一波片相同的功能。在构建半波菲涅尔菱形延迟器时，需要将两个菱形串联粘合在一起，以避免在界面处发生反射。
菲涅尔菱形波片通常由非双折射玻璃材料制成，典型的有BK7、紫外熔融石英或ZnSe。由于菱形波片引入的延迟与折射率相关，而折射率在很宽的波长范围内仅略有变化，因此菲涅尔菱形波片比其他宽带波片（例如消色差波片）具有更宽的波长范围。
双波长波片
双波长波片通过拟合不同波长的折射率，为两个波长引入两个延迟值。双波长波片与其他偏振敏感元件配合使用时尤其有用，可以分离不同波长的同轴激光束，或提升和促进固态二次谐波（SHG）激光器的转换效率。此外，双波长波片也可以应用于三次谐波（THG）系统。Shalom EO 还可以根据您的要求定制三波长波片。
