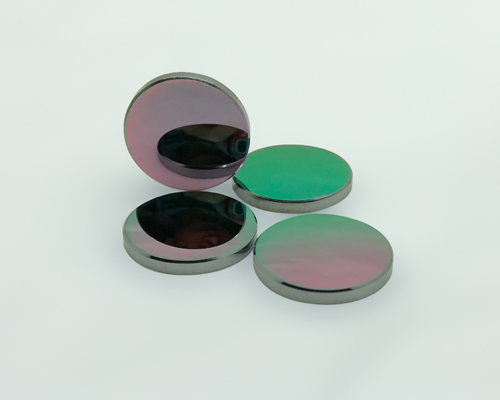

用于 CO2 激光器的 GaAs 聚焦透镜

提供两种类型的透镜：平凸透镜和弯月透镜
AR 涂层具有优异的透射率 T≥99.5%@10.6mm
提供现成版本和定制版本
还提供弯月形 GaAs 透镜的设计服务

联系我们

规格：

材料	GaAs	尺寸公差	+0.0/-0.1mm
中心厚度公差	+/-0.1mm	表面质量	40/20 S/D
条纹 (N)	<3	不规则性 (delta N)	<1
对中	<3’	焦距公差	+/-1%
光圈	>90%	倒角	0.1-0.3mmx45°
镀膜	AR/AR@10.6μm (T>99.5%@10.6μm)

物理和光学特性：

体吸收系数 @ 10.6µm	<= 0.01 /cm	折射率温度变化 @ 10.6µm	149 x 10^-6/°C
热导率 @ 20° C	0.48 W/cm/°C	比热	0.325 J/g/°C
线性膨胀系数 @ 20° C	5.7 x 10^-6/°C	杨氏模量	83 GPa (12.04 x 10⁶ psi)
断裂模量	138 MPa (20,000 psi)	努普硬度	750 千克/平方毫米
密度	5.37 克/立方厘米	泊松比	0.31

波长(µm)	指数	波长(µm)	指数	波长(µm)	折射率	波长(µm)	折射率
2.6	3.3239	5.4	3.2991	8.2	3.2868	11.0	3.2725
2.8	3.3204	5.6	3.2982	8.4	3.2859	11.2	3.2713
3.0	3.3169	5.8	3.2972	8.6	3.2849	11.4	3.2701
3.2	3.3149	6.0	3.2963	8.8	3.2840	11.6	3.2690
3.4	3.3129	6.2	3.2955	9.0	3.2830	11.8	3.2678
3.6	3.3109	6.4	3.2947	9.2	3.2818	12.0	3.2666
3.8	3.3089	6.6	3.2939	9.4	3.2806	12.2	3.2651
4.0	3.3069	6.8	3.2931	9.6	3.2794	12.4	3.2635
4.2	3.3057	7.0	3.2923	9.8	3.2782	12.6	3.2620
4.4	3.3045	7.2	3.2914	10.0	3.2770	12.8	3.2604
4.6	3.3034	7.4	3.2905	10.2	3.2761	13.0	3.2589
4.8	3.3022	7.6	3.2896	10.4	3.2752	13.2	3.2573
5.0	3.3010	7.8	3.2887	10.6	3.2743	13.4	3.2557
5.2	3.3001	8.0	3.2878	10.8	3.2734	13.6	3.2541

模块或类型：

直径 (mm)	边缘厚度 (mm)	材料	透镜类型（可选）	焦距 (mm)（可选）	波长 (μm)
12	2	GaAs	平凸或弯月	25.4/38.1/41/50.8/63.5/100	10.6
18	2	GaAs	平凸或弯月	25.4/38.1/41/50.8/63.5/100	10.6
19	2	GaAs	平凸或弯月	25.4/38.1/41/50.8/63.5/100	10.6
20	2	GaAs	平凸或弯月	25.4/38.1/41/50.8/63.5/100	10.6
25	2	GaAs	平凸或弯月	25.4/38.1/41/50.8/63.5/100	10.6
25.4	2	GaAs	平凸或弯月	25.4/38.1/41/50.8/63.5/100	10.6
30	2	GaAs	平凸或弯月	25.4/38.1/41/50.8/63.5/100	10.6
38.1	2	GaAs	平凸或弯月	25.4/38.1/41/50.8/63.5/100	10.6

半绝缘砷化镓 (GaAs) 透镜以其卓越的坚固性脱颖而出。GaAs 透镜可作为中高功率连续波 CO2 激光器中 ZnSe 透镜的替代品。GaAs 透镜尤其适用于注重韧性和耐用性的场合。其硬度和强度使其成为灰尘或磨蚀性颗粒容易堆积或撞击光学表面的理想选择。而由其他较软材料制成的基底即使使用最佳镀膜，也容易使颗粒嵌入镜面。

Shalom EO 提供标准和定制 GaAs 透镜，这些透镜针对 CO2 激光器和各种应用进行了优化，包括两种透镜形状：平凸 GaAs 透镜和弯月 GaAs 透镜。如果您对球面像差的要求不太严格，平凸透镜是更常规的选择。弯月透镜的设计旨在减少衍射和像差，确保激光束具有最小的束斑直径。杭州沙龙光电还提供弯月形砷化镓透镜的设计服务，特定产品可定制以获得最佳的光学功能。
