LiF（氟化锂）光学和晶体

氟化锂晶体，化学式为LiF，立方晶体结构，光透射范围为0.12um-7um，具有极高的紫外透过率，用于特殊的紫外应用。事实上，氟化锂具有最高的真空紫外（VUV，定义为波长从150nm到200nm的紫外波段）透过率，可以透过比121nm氢莱曼α线更短的波长，甚至低于110nm。在迄今为止已知的光学材料中，氟化锂具有最高的真空紫外透过率。近年来，随着深紫外技术的发展，LiF晶体因其在深紫外波段的高透过率和短的截止波长而受到越来越多的关注。由于其最佳的晶格间距，氟化锂 (LiF) 在 X 射线光谱仪中效率很高，被认为是单色仪板的理想材料。

除了生产紫外光学元件外，氟化锂晶体还可用于制造在可见光和红外波长范围内工作的 LiF 窗口、LiF 棱镜和 LiF 透镜。氟化锂具有优异的光学性能，但另一方面，它的物理和化学性能并不优越。它易受热冲击，在 400°C 的大气水分存在下会腐蚀，在 600°C 时会软化。氟化锂容易解理，通常沿 100 平面或 110 平面。由于氟化锂的脆弱性质，在潮湿环境或需要高损伤阈值时应仔细考虑。

杭州煦和光电有限公司专注于提供定制紫外晶体和光学元件，本页详细介绍了我们的氟化锂 (LiF) 晶体（可提供晶锭、毛坯、抛光或镀膜）和氟化锂光学元件。我们通常采用布里奇曼-斯托克巴格 (Bridgman-Stockbarger) 法生长氟化锂晶体，但为了生长出用于制作单色仪板的微观结构更佳的氟化锂晶体，我们也使用泡生法（Kyropoulos，空气生长）。我们提供标准 (100)、(111) 晶向或其他定制晶向的氟化锂晶体和氟化锂光学元件。我们的锂晶体最大直径为 100 毫米。平均光学透过率>90%@0.2~0.45μm。

除了块体LiF晶体外，Shalom EO还提供定制LiF光学元件，包括（常规表面质量为20/10 S/D，可达到10/5 S/D或更高的精度。需要注意的是，铌酸锂不易抛光）：

• LiF光学窗口片：光学窗口片是透明的光学元件，允许光线以最小的畸变和损耗通过，同时保护核心光学元件。Shalom EO提供一系列LiF窗口片，包括平面窗口片、方形窗口片、阶梯形窗口片等。窗口片的镀膜可选，并提供特殊形状的LiF窗口片，例如带钻孔的窗口片和楔形窗口片。可实现 10/5 S/D 的表面质量、λ/10 的表面平整度和 <10" 的平行度。
• LiF 透镜：光学透镜是透射式光学元件，具有特殊的表面轮廓，可以汇聚或发散光线。Shalom EO 提供平凸/凹透镜、双凸/凹透镜、弯月 LiF 透镜等。LiF 透镜与熔融石英结合可制成用于紫外波长的复消色差透镜，与硅或锗结合可制成用于红外波长的复消色差透镜。

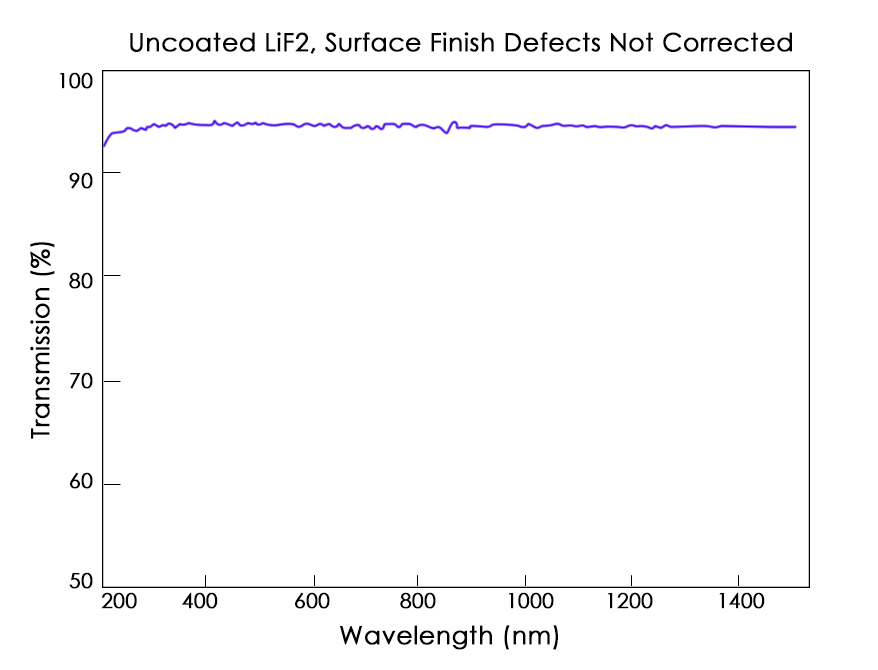

Shalom EO 的 LiF2 晶体的透射曲线：
