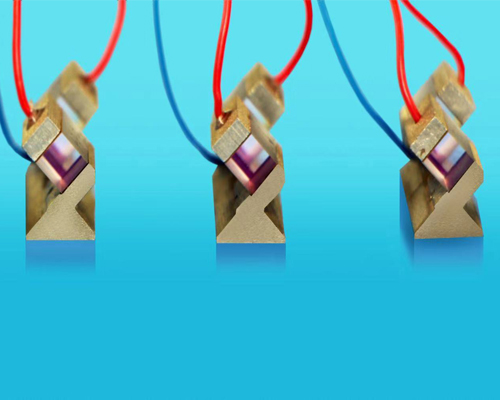

RTP Q开关

非常适合高重复率下的电光调制
高损伤阈值，能够处理高功率激光器
高消光比和低半波电压
库存和定制版本均可成对出售或以单晶形式出售
应用：激光测距、激光雷达、医疗激光、工业激光、激光功率/相位调制、脉冲选择器

联系我们

规格：

尺寸公差	宽(+/-0.1) x 高(+/-0.1) x 长(+0.5/-0.1) mm
平行度	≤5″
表面质量	20/10 S/D
平整度	λ/10@633nm
透射波前畸变	λ/6@633nm
消光比	>20dB
镀膜	增透膜@1064nm(R<0.2%)，或定制
损伤阈值	600MW/cm² 10ns 10Hz @ 1064nm

材料特性：

晶体结构	正交晶系
晶胞参数	a = 12.96 Å; b =10.56 Å; c =6.49 Å
莫氏硬度	5
密度，g/cm3	3.6
熔点：	~ 1000˚C
铁电转变温度	~ 810°C
颜色	无色
热膨胀系数 (/K)	αx=1.01x10-5, αy =1.37x10-5, αz =-4.17x10-6
介电常数	Eeff= 13.0
热光系数 (dλ/dT)	-0.029 nm / °C
电光常数	Y-cut: r51=38.5 pm/V X-cut: r33=35 pm/V,r23=12.5 pm/V, r13=10.6 pm/V
非线性系数:	d15 = 2.0 pm/V; d24 = 3.6 皮秒/伏；d31 = 2.0 皮秒/伏 d32 = 3.6 皮秒/伏； d33 = 8.3 pm/V
电阻率	约 1011-1012ohm·cm
吸湿性	无
1064 nm 处的静态半波电压	4x4x20 mm: 1,600 V 6x6x20 mm: 2,400 V
透射范围:	350~4500 nm
Sellmeier 方程(λ 单位：um)	nx2=2.15559 + 0.93307[1-(0.20994/λ)2] - 0.01452λ2 ny2=2.38494 + 0.73603[1-(0.23891/λ)2] - 0.01583 λ2 nz2=2.27723 + 1.11030[1-(0.23454/λ)2] - 0.01995λ2

组件或类型：

类型	单晶尺寸(mm)	支架长度(mm)	半波电压(V)
QR2205A	2X2X5	12	1600V
QR3305A	3X3X5	14	2400伏
QR4405A	4X4X5	14	3200伏
QR4410A	4X4X10	25	1600伏
QR6605A	6X6X5	14	4800伏
QR6610A	6X6X10	25	2400V
QR8805A	8X8X5	14	6400V
QR8810A	8X8X10	25	3200V
QR1005A	10X10X5	14	8000伏

RTP（磷酸钛氧铷 - RbTiOPO4）是KTP晶体的同质异形体，用于非线性和电光应用。RTP晶体由于其高损伤阈值以及较大的非线性光学和电光系数，是高功率激光器的绝佳电光调制替代方案。该晶体还具有不会引起压电振铃且不易受潮等优势。此外，它只需较低的半波电压即可工作。

杭州沙龙电光科技有限公司提供标准和定制RTP Q开关，以产生高峰值功率的脉冲激光输出。我们的 RTP Q 开关在高重复频率下展现出卓越的电光调制能力，包括激光测距、激光雷达、医疗激光和工业制造激光、激光功率/相位调制、脉冲选择器等。其消光比大于 20dB，损伤阈值高达 600MW/cm² 10ns 10Hz（1064nm）。多年来，我们不断改进和突破 RTP 晶体的制造技术，以获得可重复的高质量产品。我们提供两种版本的 RTP 晶体 Q 开关：配对晶体和单晶。标准 RTP Q 开关尺寸从 2x2x5mm 到 10x10x5mm，其他尺寸和规格可根据要求提供。关于镀膜，我们提供1064nm增透膜（R<0.2%），也可定制其他镀膜。此外，我们还提供RTP晶体，适用于各种非线性光学应用。
