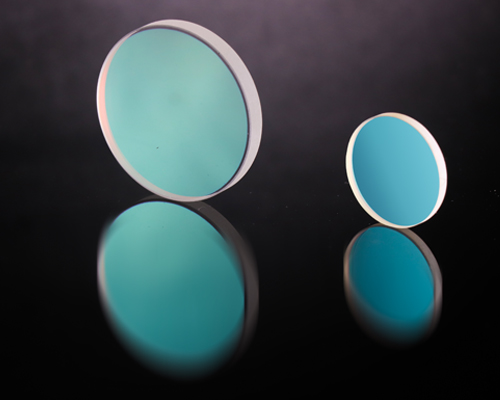

啁啾镜

  • 负群延迟色散 (GDD) 值,用于超快脉冲的色散补偿(多种 GDD 值可选)
  • 针对飞秒激光器的脉冲展宽进行了优化
  • 最小相位失真,三阶色散
  • 在设计波长下具有高反射率
  • 典型中心波长:266nm (240-270nm)、515nm (430-660nm)、800nm (500-1000nm) 和 1030nm (600-1300nm)
  • 也可提供匹配的啁啾镜对
联系我们

杭州沙龙光电可提供多种定制啁啾镜选择,以满足超快脉冲激光器和飞秒激光器领域的不同应用,具有不同的工作波长。

以下是沙龙光电啁啾镜中心波长和群延迟色散/GDD 值的一些典型示例。

注意:可根据要求提供更多其他波长范围和 GDD 的定制模块,也请与我们联系以获取啁啾镜的更详细规格。

1. 中心波长 266nm:-60fs2@240-270nm

2. 中心波长 515nm:-34fs2@430-660nm

3.中心波长 800nm:-40fs2@500-1000nm

4. 中心波长 1030nm:-56fs2@600-1300nm;-50fs2@925-1150nm;-200fs2@960-1100nm;-500fs2@1010-1060nm

啁啾镜是色散镜的一个子类别,由厚度不同的交替介电材料层组成,用于引入负群延迟色散 (GDD),并针对超快/飞秒激光器进行了优化。啁啾镜可以消除超快激光脉冲在光学系统中传播时被展宽的脉冲展宽效应(“压缩”脉冲长度)。

啁啾镜可以归类为色散镜的一种,但并非所有色散镜都可以称为啁啾镜。啁啾镜的独特特性源于其独特的涂层结构。啁啾镜的涂层由厚度在空间上不均匀的介电材料层交替构成。对于超快脉冲控制,该设计可确保平滑的反射率和色散曲线的最小振荡。从而实现最佳的镜面 GDD 补偿。

当飞秒激光或超快脉冲激光通过光学介质传输时,由脉冲光谱成分组成的激光脉冲并非以相同的速度传播,从而导致脉冲被拉伸(色散)。啁啾的概念是使较长波长的群延迟色散 (GDD) 大于较短波长。超快啁啾镜可以理解为一种特殊的布拉格镜,由厚度逐渐变化的层组成,较短波长从较浅的层反射,而较长波长从较深的层反射,从而产生负的净 GDD 值。具有负 GDD 的啁啾镜可以作为一种出色且不可或缺的超快色散补偿镜,用于补偿脉冲展宽、缩短脉冲持续时间,并有助于保持飞秒和超快激光束的光束轮廓。

啁啾镜激光器主要用于飞秒激光系统,用于保持脉冲的时间轮廓,这对于需要高峰值功率和最小失真的应用至关重要。啁啾镜也可集成到超快脉冲压缩器中,确保超快脉冲保持其高峰值功率,并在光传播过程中压缩脉冲。

杭州沙洛姆光电技术有限公司提供针对飞秒和超快激光器优化的定制啁啾镜。沙洛姆光电的啁啾镜具有极低的负群延迟色散 (GDD)、最小的相位畸变和三阶畸变以及高反射率。沙洛姆光电在工厂使用精确且先进的 GDD 测量设备,以确保光学元件的精确色散特性,从而保证我们的产品满足脉冲压缩、色散补偿和其他超快光学要求的最高标准。

Shalom EO 提供多种中心波长的窄带和宽带超快啁啾镜,典型示例包括 266nm(240-270nm)、515nm(430-660nm)、800nm(500-1000nm)和 1030nm(600-1300nm),同时还提供其他定制波长范围。我们啁啾镜的多种波长范围可适用于各种飞秒激光系统,例如钛宝石或基于光纤的超快激光器。基片尺寸最小可紧凑至 12.7 毫米,最大可大至 80x35 毫米,最大孔径尺寸可达 3 英寸。两个或多个啁啾镜的组合使用可以调整补偿强度。

此外,Shalom EO 还提供啁啾镜对。

Chirped Mirrors

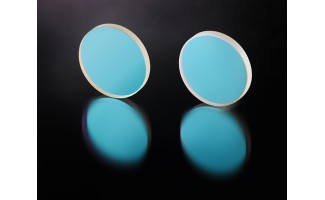

啁啾镜对

啁啾镜对

  • 由两个互补的啁啾镜组成
  • 负群延迟色散 (GDD) 值
  • 非常适合超快脉冲和飞秒激光器的色散补偿
  • 在工作波长下具有高反射率,并且相位失真最小
  • 可根据要求提供各种定制配置
...
