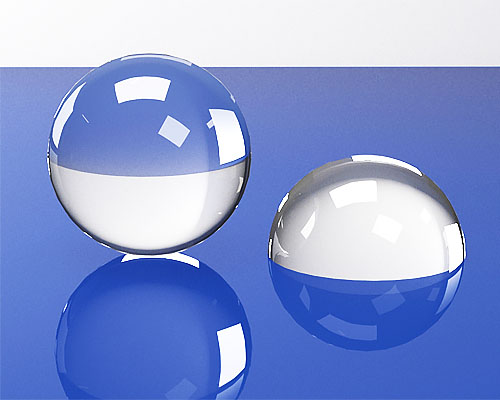

蓝宝石球透镜和半球透镜（定制和库存）

直径范围可达 300 毫米
波长范围广：0.15-5.5 微米
极高的硬度，适用于恶劣环境
耐化学腐蚀和侵蚀的前表面
备有蓝宝石球透镜和半球透镜

联系我们

规格：

透镜类型	球透镜，半球透镜	材料	光学级单晶蓝宝石，红宝石
直径范围	～300mm	直径公差	±0.02mm
表面粗糙度	0.1μm	表面质量	选项：80/50 60/40、40/20 或 20/10 S/D
镀膜	根据客户要求

物理和光学特性：

透射范围	0.15-5.5μm	折射率	1.75449; Ne 1.74663@1.06μm
反射损耗	14%@1.06μm	吸收系数	0.3x10^-3cm-1@2.4μm
残余线宽峰值	13.5μm	dn/dT	13.1x10^-6@0.546μm
dn/dμ=0	1.5μm	密度	3.97克/立方厘米
熔点	2040℃	热导率	27.21 W m-1 K-1 @300K
热膨胀系数	5.6 (para)& 5.0(perp)x10^-6/K^*	硬度	努氏硬度计 2000，带 2000g 压头
比热容	763 J Kg-1 K-1 @293K	介电常数	11.5 (para) 9.4 (perp) @ 1MHz
杨氏模量	335GPa	剪切模量	148.1GPa
本体模量	240GPa	弹性系数	C11=496 C12=164 C13=115 C33=498 C44=148
表观弹性极限	300 MPa (45000 Psi)	泊松比	0.25
溶解度	98x10^-6g/100g 水	分子量	101.96
类别/结构	三方晶系(十六进制)，R3c

什么是球透镜和半球透镜：

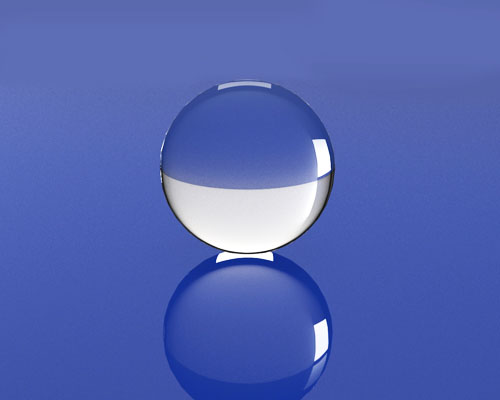

球透镜属于双凸透镜的一种特殊形式，具有球体的几何形状。它们由单一光学材料制成，在目标波长范围内具有良好的透射率。球透镜的常规应用包括光纤（例如激光器到光纤耦合、光纤到光纤耦合）、发射器和探测器领域的光聚焦，主要根据输入光源的几何形状准直光线。此外，球透镜也可以是非球面透镜的球形预成型件，通过变形来消除球面像差。

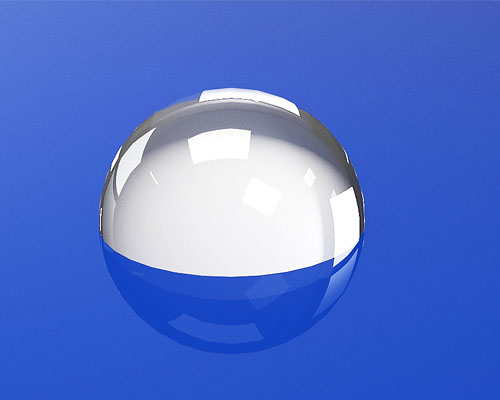

半球透镜是球透镜的变体，是将球透镜切成两半而得到的。由于半球透镜具有一个平坦的表面，易于安装，因此更适用于需要更紧凑设计的应用，例如光纤通信、内窥镜、显微镜、光学拾取设备和激光测量设备。

球透镜和半球透镜有三个基本参数。一是有效焦距（EFL），即通过透镜中心的平面与准直输入光束的束腰（焦点）之间的距离。二是后焦距（BFL），定义为焦点到透镜表面的距离，因此比EFL小一半直径。最后是数值孔径（NA）。对于准直入射光，球透镜的数值孔径（NA）取决于球透镜的尺寸（D）、折射率（n）和输入光源的直径（d）。数值孔径与透镜的分辨率成正比，NA越大，透镜收集的光越多。

EFL、BFL和NA的计算公式如下图所示：

除了定制蓝宝石球透镜和半球透镜外，杭州沙龙光电还提供蓝宝石制成的球透镜和半球透镜。定制球透镜和半球透镜的规格可根据您的要求定制。此外，沙龙光电还提供其他定制形状的蓝宝石透镜，包括平凸、平凹、弯月和双凹/凸透镜。

以下是蓝宝石的一些重要特性：

蓝宝石：

用于生产光学元件的光学级蓝宝石为α单晶蓝宝石，化学式为Al2O3，透射范围为0.225-5.5μm。蓝宝石具有六方结构。晶格常数为a=b=4.758A，c=12.991A，折射率为1.762-1.770。蓝宝石强大的共价键使其拥有持久坚固的特性。其莫氏硬度为9，仅次于钻石，抗压强度在1.9-24 GPa之间。蓝宝石的杨氏模量为380 GPa，约为铁的两倍。蓝宝石的熔点高达2045°C，这使得蓝宝石能够应用于各种需要高热负荷的应用领域。

蓝宝石透镜因其卓越的性能，非常适合高要求的应用，包括卓越的表面硬度（莫氏硬度为9，是硬度第三高的矿物，仅次于钻石（10）和莫桑石（9.5），这意味着其具有极强的抗刮擦和磨损性能）、高导热性、优异的介电性能以及对常见化学酸碱的耐受性。此外，蓝宝石还具有高折射率和优异的宽带传输特性。

曲线：

1. 蓝宝石在红外波长范围内的透射率（无镀膜）

2. 蓝宝石在紫外波长范围内的透射率（无涂层）
