DKDP Pockels电光晶体

高氘化 (>98.0%) DKDP 晶体
宽波长范围：0.3~1.1μm
最大孔径：50mm
高透射率：>98%
可提供双 DKDP 晶体普克尔斯盒
可提供定制模块

定制产品咨询

Code	Types	Wavelength	Dimension	Aperture	Extinction Ratio	Laser Damage Threshold	Unit Price	Delivery	询价
2031-004	High ER	Custom	Ф15×18mm	5mm	>5000:1	500MW/cm^2	Inquire	Inquire

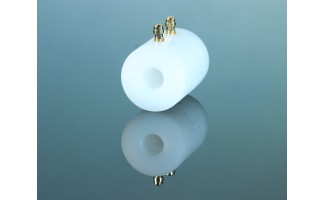

2031-005	Customized	Custom	Ф18x25mm	6mm	CP>2500:1; PP>1500:1	>800MW/cm^2	Inquire	Inquire
2031-001	Pin connectors	1064nm	Φ19x29mm	8mm	>2500:1	800MW/cm^2	$450.0	1 week	询价
2031-006	Customized	Custom	Ф18x25mm	8mm	CP>2500:1; PP>1500:1	>800MW/cm^2	Inquire	Inquire

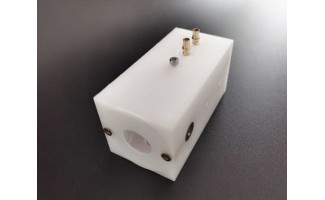

2031-007	Compositive	500-1100nm	60x30x30mm	8mm	>2500:1	>800MW/cm^2	Inquire	Inquire
2031-025	High ER	Custom	Ф19x24mm	8mm	>5000:1	500MW/cm^2	Inquire	Inquire
2031-026	High ER	Custom	Ф19x24.7mm	8mm	>5000:1	500MW/cm^2	Inquire	Inquire
2031-008	High ER	240-1400nm	Ф19×24mm	8mm	>7000:1	750MW/cm^2	Inquire	Inquire
2031-009	High ER	240-1400nm	Ф19×24.7mm	8mm	>7000:1	750MW/cm^2	Inquire	Inquire

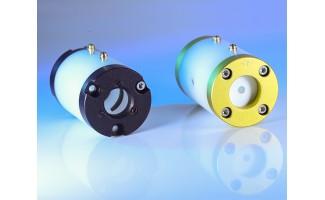

2031-002	Pin connectors	1064nm	Φ25x39mm	10mm	2500:1	800MW/cm^2	$500.0	1 week	询价
2031-010	Pin connectors	500-1100nm	Ф25.4x39mm	10mm	>2500:1	>800MW/cm^2	Inquire	Inquire
2031-027	High ER	Custom	Ф25.4x32mm	10mm	>5000:1	500MW/cm^2	Inquire	Inquire
2031-028	High ER	Custom	Ф25.4x39mm	10mm	>5000:1	750MW/cm^2	Inquire	Inquire
2031-011	High ER	240-1400nm	Ф25.4x32mm	10mm	>7000:1	750MW/cm^2	Inquire	Inquire
2031-012	High ER	240-1400nm	Ф25.4x39mm	10mm	>7000:1	750MW/cm^2	Inquire	Inquire
2031-013	High ER	240-1400nm	Ф28x33mm	11mm	>7000:1	750MW/cm^2	Inquire	Inquire
2031-003	Pin connectors	1064nm	Φ28x33mm	12mm	2500:1	800MW/cm^2	$600.0	1 week	询价
2031-024	755nm double connectors	755nm	Ф25.4x39mm	12mm	>2000:1	>850MW/cm^2	Inquire	Inquire
2031-014	755nm triple connectors	755nm	Custom	12mm	>2000:1	>850MW/cm^2	Inquire	Inquire
2031-015	Pin connectors	500-1100nm	Ф25.4x39mm	12mm	>2500:1	>800MW/cm^2	Inquire	Inquire
2031-016	694nm	694nm	Custom	12mm	>2500:1	>800MW/cm^2	Inquire	Inquire
2031-029	High ER	Custom	Ф34.5x41.2mm	12mm	>5000:1	500MW/cm^2	Inquire	Inquire
2031-030	High ER	Custom	Ф25.3x42.5mm	13mm	>5000:1	500MW/cm^2	Inquire	Inquire
2031-017	High ER	240-1400nm	Ф25.3x42.5mm	13mm	>7000:1	750MW/cm^2	Inquire	Inquire
2031-018	Large aperture	1064nm	Ф55x80mm	25mm	>1500:1	>850MW/cm^2	Inquire	Inquire
2031-019	Large aperture	1064nm	Ф55x80mm	30mm	>1000:1	>850MW/cm^2	Inquire	Inquire
2031-020	Large aperture	1064nm	Custom	50mm	>700:1	>850MW/cm^2	Inquire	Inquire
2031-021	Wire connector	Custom	Ф32x41mm	Custom(<12mm)	>2500:1	>800MW/cm^2	Inquire	Inquire
2031-022	Wire connector	Custom	Ф28x33mm	Custom(<12mm)	>2500:1	>800MW/cm^2	Inquire	Inquire
2031-023	Nitrogen encapsulated	500-1100nm	Ф25x36mm	Custom(>10mm)	>5000:1	>1GW/cm^2	Inquire	Inquire

DKDP或KD*P晶体因其高氘含量而具有出色的电光系数，并且高电光转换效率使其非常适用于Pockels晶体开关（Q-switch）应用。DKDP晶体还具有在0.3到1.1µm范围内的良好透过率。DKDP（KD*P）Pockels电光调制器在Q-switch应用中的操作波长范围为400nm到约1.1µm。大多数低重复频率的DPSS Nd:YAG激光器和商用闪光灯泵浦的Nd:YAG激光器都配备了基于DKDP（KD*P）的Pockels电光调制器，用于激光腔体的Q-switch。凭借其卓越的机械和光学性能，DKDP Pockels电光调制器常用于大口径、高功率、窄脉冲宽度的激光器中。

杭州煦和光电提供具有高氘含量（>98%）、低电容和快速上升时间、高透过率和高消光比的DKDP Pockels电光调制器。可提供最大50mm的口径。

特点：

低吸收和高氘含量
采用纵向方案工作，因此施加电压不依赖于晶体口径，因此可以在不增加电压的情况下配置大口径
提供高损伤阈值的介电防反射涂层选项
由于低群速度色散（GVD），适用于飞秒应用

应用：

脉冲选择和激光腔体倾倒
低重复频率的二极管泵浦激光器和闪光灯泵浦高能激光器的Q-switch
OEM激光系统
医疗/美容激光
多功能研发激光平台
军事与航天激光

规格：

DKDP晶体的氘代	>98%	波长范围	300nm 到 1400nm
孔径	≦50mm	波前畸变	λ/8@633nm
电容	~3pF	四分之一波电压	~3200V
透光率（@设计波长）	>98%

在Pockels电池的实际应用中，可能需要考虑一些额外的副作用：

当光束方向与晶体的面垂直时，即使晶体的端面涂有高质量的AR涂层，仍然可能存在Etalon效应，这可能影响光学性能。
温度变化可能会显著影响所获得的相位变化。例如，当温度变化时，设置为生成完美高对比度幅度调制的Pockels电池可能需要重新调整工作电压。不过，也有热补偿双晶体设计可以避免这个问题。
对于大光束半径的操作，值得注意的是需要为电极设计优化方案（可能需要附加辅助电极以确保生成的电场的高度均匀性，否则可能会导致空间变化的调制）。
非线性晶体通常会表现出显著的压电效应和电光效应，这在高调制频率下可能对性能产生显著影响。
在高功率水平下操作时，晶体的残余吸收可能会引起热效应。因此，吸收较低的材料更适合高功率应用。
用于Pockels电池的晶体是非线性晶体材料，它们本身具有相当显著的光学非线性。例如，对于具有显著峰值功率的光脉冲，可能会发生自相位调制和非线性自聚焦现象。

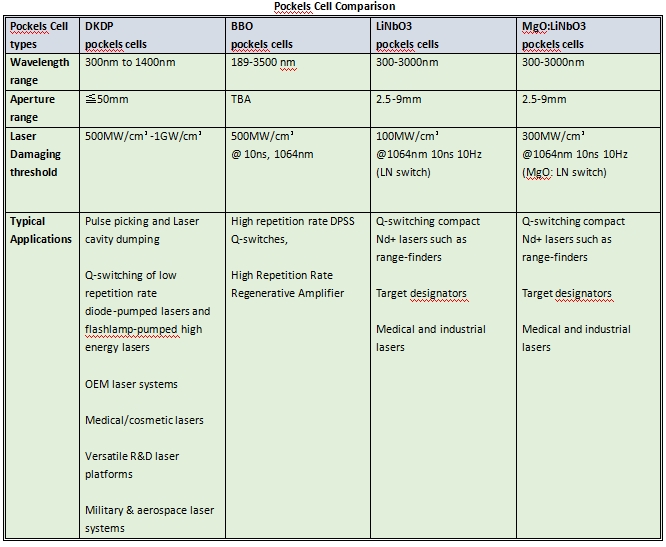

Pockels电池比较图：

pockels cell comparison

DKDP Pockels电光晶体

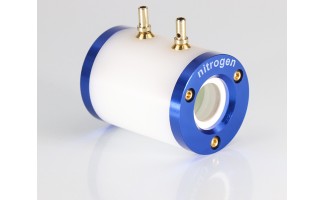

Aperture optional (>10mm) nitrogen encapsulated DKDP Pockels Cells
