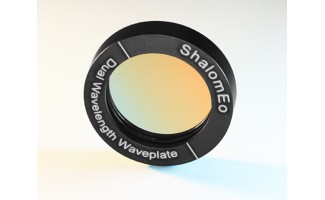

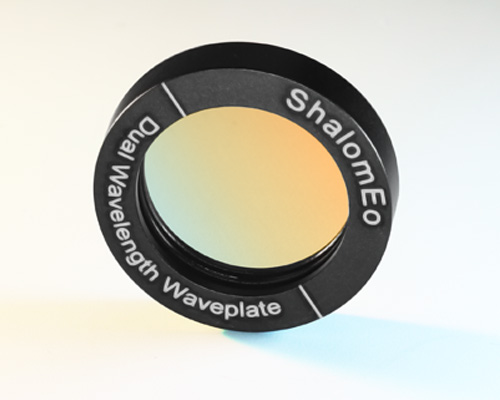

双波长波片

双波长波片或延迟器是一种多波长波片，可在两个不同波长下提供不同的延迟量，适用于双波长光源。此类波片的工作原理是通过拟合不同波长下的折射率来获得所需的相位延迟量。双波长波片与其他偏振敏感元件配合使用时，尤其适用于分离不同波长的同轴激光束，或提升和促进固态二次谐波激光器的转换效率。

杭州煦和光电提供高损伤阈值的多波长波片（主要为双波长波片，也包括三波长波片）。波片为单片结构，引入低阶延迟，但如果您对零阶双/三波长波片有特殊要求，我们可以为您安排。

参考网上购物的现成模块，Shalom EO 提供两种双波长波片模块，保证快速交货和高性价比：

1. 1030nm 半波延迟 + 515nm 全波延迟，石英双波长波片

此配置对 1030nm 光提供半波延迟，对 515nm 光提供全波延迟。也就是说，双波长波片会将 1030nm 光的偏振面旋转两倍方向角，而对 515nm 光的偏振态几乎没有影响。

2. 800nm 半波延迟 + 400nm 全波延迟，石英双波长波片

此配置为 800nm 光提供半波延迟，为 400nm 光提供全波延迟。这意味着 800nm 光将发生偏振面旋转，而 400nm 光的偏振态保持不变。

其他可选波长组合包括 780/390nm、810/405nm、1064/532nm 和 1550/775nm，但仅应咨询提供。此外，Shalom EO 还能实现双波长和三波长尺度的定制延迟选项。如果您对延迟长度有任何特殊要求，请联系我们，我们的技术支持将与您一起检查并确认关键参数（例如延迟曲线）。

常见问题解答：

以下是一些关于波片的典型问题和解答，希望对买家有所帮助。以下内容为总结，如需了解更多，请参阅我们的波片和延迟器简介。您还可以找到四分之一波片和二分之一波片简介的相关资源。

波片的工作原理是什么？

波片和延迟器是操控和改变激光偏振态的重要光学元件。

波片通常由双折射晶体制成，例如石英和氟化镁。 （还有由非双折射材料制成的延迟器。菲涅尔菱形延迟器就是一个很好的例子，它通常由 BK7、紫外熔融石英或 ZnSe 制成，利用全内反射实现相位延迟。菲涅尔菱形产生的延迟实际上完全取决于折射率和棱镜的几何形状。）

这些晶体材料的各向异性导致一束光线在到达界面时分成两束。两条分裂的光线会遇到不同的折射率：一束称为寻常光线，由寻常折射率控制；另一束称为非常光线，由方向敏感的非常折射率控制。这两条光线的偏振方向始终彼此垂直。

波片被有意切成薄片，使其光学表面平行于光轴。寻常光线和非常光线会经历不同的折射率，因此会以不同的相速度传播。极化电矢量以较大速度（Vfast=c/Nfast）传播的轴被定义为快轴。电矢量以较低速度（Vslow=c/Nslow）传播的轴被定义为慢轴。这两个轴始终正交。

当光束垂直投射到波片表面时，两个分量的不同相速度会在快分量和慢分量之间自然引入相位延迟，其中慢分量会比快分量滞后几个相位（或相位的一小部分）。相位延迟的大小称为延迟量。波片的延迟量可以用以下公式计算：

延迟量=2πL(Nslow-Nfast)/λ

式中，L 为入射光行进的距离（波片的厚度），Nfast 和 Nslow 分别为快轴和慢轴的折射率。

延迟量的值可以写成多种形式，例如，“半波”延迟量相当于 π 弧度或 lambda/2 的延迟量。

从上面的公式中，可以很容易地推断出，通过精心设计波片的厚度，可以获得所需的延迟量。然而，除了波片的厚度之外，其他外界因素也会影响延迟值，例如入射光的波长、使用环境的温度、入射角等等。这些外界因素引起的延迟值变化往往是令人困扰且有害的，也是制造商极力避免的。

找到轴？

使用波片时，找到每个波片的快轴是关键步骤。Shalom EO 提供的已安装波片均设计为在安装座上以直光指示其快轴。而未安装版本的快轴均直接标记在波片上。但是，如果未指示轴或指示模糊，有一种简单的方法可以帮助您找到适用于所有延迟值波片的快轴。首先，在激光器前面放置一个偏振器，倾斜偏振器直至光线消失，然后将波片放在激光器和偏振器之间，旋转波片，使最终的光输出仍然保持消失——瞧！您已成功找到轴。

需要调整吗？

此外，您可能会发现购买的波片可能无法产生与设计完全一致的延迟。原因有很多：例如，波片并非针对您感兴趣的波长设计，或者存在影响延迟的外部因素（例如温度）。可以通过将偏振平面旋转至波片的快轴或慢轴来调整这些细微的偏差。向快轴旋转会减少延迟，而向快轴旋转会增加延迟。请尝试两个方向，并使用偏振器持续检查改进效果。

规格:

波片和延迟片购买指南

了解不同类型的波片和延迟器与弄清它们的工作原理同等重要，尤其对于买家而言。别担心，Shalom EO 为您编辑了一份简要指南，阅读后，您可能会对波片有更清晰、更深刻的理解。

低阶波片或多阶波片

由于制造阶段的困难，批量生产超薄且能够产生精确所需分数延迟的波片可能很困难。低阶波片或多阶波片相对较厚，可在产生所需延迟的同时，额外增加几个波长的相位延迟。由于光波周期性地重复，低阶半波片（产生λ/2加上3个额外λ的相位延迟）也可以用作半波片。此处的“阶”指的是产生的额外波长的数量。在本文中，低阶波片优于多阶波片，因为它产生的额外相位延迟更少，并且其延迟更精确。然而，延迟过剩也意味着它们对波长、温度或AOI的变化比零阶波片更敏感。

一般来说，如果您正在寻找用于单波长应用的廉价批量波片，那么低阶波片正是您的理想之选。 Shalom EO 提供两种材质的低阶波片（石英用于可见光至近红外光谱，MgF2 用于波长更远至 7000nm 的波片）。

零阶波片

零阶波片本质上是由两个多阶或低阶波片组成，它们的轴正交对齐（将一个波片的快轴与另一个波片的慢轴对齐），产生的延迟是两个组成波片分别产生的延迟之差。通过将两个单波片组合在一起，零阶波片可以有效地抵消外部因素（波长变化、环境温度）对延迟的影响，这意味着与低阶波片相比，延迟将更加恒定，使其能够胜任涉及展宽波长的应用。尽管如此，它们可能仍然对入射角的变化具有相当敏感的响应能力。

Shalom EO 提供三种类型的零级波片： 空气间隙零级波片、 光学接触零级波片和 NOA61 胶合零级波片。虽然胶合零级波片是常见的替代方案，但对于高能量操作，请考虑使用空气隙零级波片和光学接触零级波片，因为这两种类型的损伤阈值比胶合波片相对较高。

真零级波片

真零级波片 是单片结构的波片，可提供精确所需的延迟量，因此其厚度通常只有几微米。虽然需要相对严格的加工，但与传统的零级波片相比，减小的厚度使其在波长变化或气候变化下具有更优异的延迟稳定性。 Shalom EO 提供由石英（适用于 532-3000nm）或 MgF2（适用于 3000-7000nm 的长波长应用）制成的真零级波片，单片版本相对易碎但损伤阈值高，而用 BK7 基底胶粘的版本更容易处理，但损伤阈值较低。

消色差波片

消色差波片由一个 MgF2 波片和一个石英波片构成，它们的轴正交排列，其双折射特性互补，在实现所需焦距的同时最大限度地减少色散。通过这种方法，波长偏移对延迟的固有影响被大幅降低，使消色差波片比零级波片具有更高的延迟常数，因此非常适合各种涵盖宽光谱范围（例如 900-2000nm）的宽带应用。两个应用示例是可调谐激光光源、飞秒激光系统等。

超消色差波片

超消色差波片实际上是消色差波片的升级版。超消色差波片的工作原理与前述消色差波片相同。超消色差波片也是由两种晶体材料（例如石英和氟化镁）复合而成，但与消色差波片不同，它由六个单波片（三个石英波片和三个氟化镁波片）组成，从而在更宽的波长范围内实现极其平坦的延迟。

菲涅尔菱形延迟器

菲涅尔菱形延迟器的工作原理与利用双折射完全不同。菲涅尔菱形延迟器利用全内反射在光的各分量之间引入相位差。当光投射到界面上时，光波的电场会分裂成两个垂直的分量：s分量和p分量。菱形被巧妙地加工成直角平行六面体的形状，这样，在精心选择入射角的情况下，每次全内反射时，p分量都会比s分量提前λ/8。当光经过两次全内反射后出射时，p分量最终会比s分量提前λ/4，从而实现与四分之一波片相同的功能。在构建半波菲涅尔菱形延迟器时，需要将两个菱形粘合在一起，以避免界面处的反射。

菲涅尔菱形波片通常由非双折射玻璃材料制成，典型的有BK7、紫外熔融石英或硒化锌（ZnSe）。由于菱形波片引入的延迟与折射率相关，而折射率在很宽的波长范围内仅略有变化，因此菲涅尔菱形波片比其他宽带波片（例如消色差波片）具有更宽的波长范围。

双波长波片

双波长波片通过拟合不同波长下的折射率，为两个波长引入两个延迟值。双波长波片与其他偏振敏感元件配合使用时尤其有用，可以分离不同波长的同轴激光束，或提升和促进固态二次谐波 (SHG) 激光器的转换效率。此外，双波长波片也可应用于三次谐波 (THG) 系统。Shalom EO 还可根据您的要求定制三波长波片。
