BBO晶体

多种应用：二次谐波生成（SHG）、三次谐波生成（THG）、四次谐波生成（4HG）、五次谐波生成（5HG）、光学参量振荡（OPO）、光学参量放大（OPA）、光学参量放大（OPG）、和差频生成（SFG/DFG）、自发参数下转换（SPDC）、电光调制（EO Modulations）
提供大尺寸BBO晶体，最大孔径为20x20mm
宽广的相位匹配范围，从409.6nm到3500nm
优异的SHG系数和高损伤阈值
超薄晶体用于飞秒激光：最小厚度：0.01mm（带FS基底），0.05mm（自由支撑）
可选涂层：P涂层/多层V涂层/单波长、双波长AR涂层

定制产品咨询

Code	Size	Thickness	θ	φ	Coating	Application	Unit Price	Delivery	询价
20201-001	6x6mm	0.01mm	23.4°	90°	P/P	SHG@1030nm Type1	$380	3 weeks	询价
20201-002	6x6mm	0.02mm	23.4°	90°	P/P	SHG@1030nm Type1	$380	3 weeks	询价
20201-003	6x6mm	0.05mm	23.4°	90°	P/P	SHG@1030nm Type1	$380	2 weeks	询价
20201-004	6x6mm	0.1mm	23.4°	90°	P/P	SHG@1030nm Type1	$380	2 weeks	询价
20201-005	6x6mm	0.5mm	23.4°	90°	P/P	SHG@1030nm Type1	$245	2 weeks	询价
20201-006	6x6mm	1.0mm	23.4°	90°	P/P	SHG@1030nm Type1	$245	2 weeks	询价
20201-007	6x6mm	1.5mm	23.4°	90°	P/P	SHG@1030nm Type1	$245	2 weeks	询价
20201-008	6x6mm	2.0mm	23.4°	90°	P/P	SHG@1030nm Type1	$245	2 weeks	询价
20201-009	6x6mm	0.01mm	29.2°	90°	P/P	SHG@800nm Type1	$380	3 weeks	询价
20201-010	6x6mm	0.02mm	29.2°	90°	P/P	SHG@800nm Type1	$380	3 weeks	询价
20201-011	6x6mm	0.05mm	29.2°	90°	P/P	SHG@800nm Type1	$380	2 weeks	询价
20201-012	6x6mm	0.1mm	29.2°	90°	P/P	SHG@800nm Type1	$305	2 weeks	询价
20201-013	6x6mm	0.2mm	29.2°	90°	P/P	SHG@800nm Type1	$245	2 weeks	询价
20201-014	6x6mm	0.5mm	29.2°	90°	P/P	SHG@800nm Type1	$245	2 weeks	询价
20201-015	6x6mm	1.0mm	29.2°	90°	P/P	SHG@800nm Type1	$245	2 weeks	询价
20201-016	6x6mm	2.0mm	29.2°	90°	P/P	SHG@800nm Type1	$245	2 weeks	询价
20201-017	10x10mm	0.02mm	29.2°	90°	P/P	SHG@800nm Type1	$605	3 weeks	询价
20201-018	10x10mm	0.05mm	29.2°	90°	P/P	SHG@800nm Type1	$605	2 weeks	询价
20201-019	10x10mm	0.1mm	29.2°	90°	P/P	SHG@800nm Type1	$530	2 weeks	询价
20201-020	10x10mm	0.2mm	29.2°	90°	P/P	SHG@800nm Type1	$455	2 weeks	询价
20201-021	10x10mm	0.5mm	29.2°	90°	P/P	SHG@800nm Type1	$455	2 weeks	询价
20201-022	10x10mm	1.0mm	29.2°	90°	P/P	SHG@800nm Type1	$455	2 weeks	询价
20201-023	10x10mm	1.5mm	29.2°	90°	P/P	SHG@800nm Type1	$455	2 weeks	询价
20201-024	10x10mm	2.0mm	29.2°	90°	P/P	SHG@800nm Type1	$455	2 weeks	询价
20201-025	6x6mm	0.01mm	44.3°	90°	P/P	THG@800nm Type1	$380	3 weeks	询价
20201-026	6x6mm	0.02mm	44.3°	90°	P/P	THG@800nm Type1	$380	3 weeks	询价
20201-027	6x6mm	0.05mm	44.3°	90°	P/P	THG@800nm Type1	$380	2 weeks	询价
20201-028	6x6mm	0.1mm	44.3°	90°	P/P	THG@800nm Type1	$305	2 weeks	询价
20201-029	6x6mm	0.2mm	44.3°	90°	P/P	THG@800nm Type1	$245	2 weeks	询价
20201-030	6x6mm	0.5mm	44.3°	90°	P/P	THG@800nm Type1	$245	2 weeks	询价
20201-031	6x6mm	1.0mm	44.3°	90°	P/P	THG@800nm Type1	$245	2 weeks	询价
20201-032	6x6mm	2.0mm	44.3°	90°	P/P	THG@800nm Type1	$245	2 weeks	询价
20201-033	10x10mm	0.02mm	44.3°	90°	P/P	THG@800nm Type1	$605	3 weeks	询价
20201-034	10x10mm	0.05mm	44.3°	90°	P/P	THG@800nm Type1	$605	2 weeks	询价
20201-035	10x10mm	0.1mm	44.3°	90°	P/P	THG@800nm Type1	$530	2 weeks	询价
20201-036	10x10mm	0.2mm	44.3°	90°	P/P	THG@800nm Type1	$455	2 weeks	询价
20201-037	10x10mm	0.5mm	44.3°	90°	P/P	THG@800nm Type1	$455	2 weeks	询价
20201-038	10x10mm	1.0mm	44.3°	90°	P/P	THG@800nm Type1	$455	2 weeks	询价
20201-039	10x10mm	2.0mm	44.3°	90°	P/P	THG@800nm Type1	$575	2 weeks	询价
20201-040	10x10mm	2.5mm	44.3°	90°	P/P	THG@800nm Type1	$575	2 weeks	询价
20201-041	10x10mm	5.0mm	44.3°	90°	P/P	THG@800nm Type1	$760	2 weeks	询价
20201-042	7x7mm	6.0mm	47.6°	90°	P/P	4HG@1064nm Type1	$560	2 weeks	询价
20201-043	6x6mm	2.0mm	21.2°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-044	5x5mm	0.5mm	23.4°	90°	P/P	Type1 Phase Matching	$245.0	2 weeks	询价
20201-045	8x8mm	2.5mm	23.4°	90°	P/P	Type1 Phase Matching	$395	2 weeks	询价
20201-046	10x10mm	0.1mm	28.5°	90°	P/P	Type1 Phase Matching	$530	2 weeks	询价
20201-047	8x8mm	0.5mm	29°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-048	8x8mm	2.5mm	29°	90°	P/P	Type1 Phase Matching	$395	2 weeks	询价
20201-049	6x6mm	1.0mm	29.2°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-050	8x8mm	1.0mm	29.2°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-051	6x6mm	2.0mm	30°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-052	6x6mm	0.2mm	30.5°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-053	6x6mm	1.0mm	30.5°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-054	6x6mm	2.0mm	30.5°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-055	3x3mm	4.0mm	31.3°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-056	3x3mm	6.0mm	31.3°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-057	6x6mm	2.0mm	31.5°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-058	6x6mm	2.5mm	31.5°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-059	8x8mm	0.6mm	32°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-060	8x8mm	1.0mm	32°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-061	6x6mm	0.6mm	32.5°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-062	6x6mm	1.0mm	32.5°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-063	8x8mm	0.8mm	32.5°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-064	5x5mm	2.5mm	32.6°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-065	5x5mm	4.0mm	32.6°	90°	P/P	Type1 Phase Matching	$275	2 weeks	询价
20201-066	8x8mm	1.0mm	35°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-067	8x8mm	2.0mm	35°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-068	20x20mm	0.15mm	35°	90°	P/P	Type1 Phase Matching	$1970	2 weeks	询价
20201-069	20x20mm	0.2mm	35°	90°	P/P	Type1 Phase Matching	$1970	2 weeks	询价
20201-070	10x10mm	3.0mm	40.3°	90°	P/P	Type1 Phase Matching	$575	2 weeks	询价
20201-071	8x8mm	0.3mm	42.8°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-072	6x6mm	0.2mm	43°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-073	8x8mm	0.1mm	43°	90°	P/P	Type1 Phase Matching	$395.0	2 weeks	询价
20201-074	8x8mm	0.5mm	43°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-075	5x5mm	1.0mm	44°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-076	8x8mm	0.15mm	44.3°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-077	8x8mm	0.5mm	44.3°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-078	10x10mm	0.4mm	45.9°	90°	P/P	Type1 Phase Matching	$455	2 weeks	询价
20201-079	3x3mm	4.0mm	47.7°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-080	8x8mm	1.0mm	47.7°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-081	8x8mm	3.0mm	47.7°	90°	P/P	Type1 Phase Matching	$440	2 weeks	询价
20201-082	10x10mm	1.0mm	47.7°	90°	P/P	Type1 Phase Matching	$455	2 weeks	询价
20201-083	10x10mm	2.5mm	47.7°	90°	P/P	Type1 Phase Matching	$575	2 weeks	询价
20201-084	8x8mm	0.1mm	48°	90°	P/P	Type1 Phase Matching	$395	2 weeks	询价
20201-085	8x8mm	0.2mm	48°	90°	P/P	Type1 Phase Matching	$350	2 weeks	询价
20201-086	4x4mm	2.8mm	51.2°	90°	P/P	Type1 Phase Matching	$245	2 weeks	询价
20201-087	5x5mm	2.5mm	28°	30°	P/P	Type2 Phase Matching	$245	2 weeks	询价
20201-088	8x8mm	2.5mm	28°	30°	P/P	Type2 Phase Matching	$395	2 weeks	询价
20201-089	5x5mm	2.0mm	28.7°	30°	P/P	Type2 Phase Matching	$245	2 weeks	询价
20201-090	8x8mm	0.6mm	30°	30°	P/P	Type2 Phase Matching	$350	2 weeks	询价
20201-091	10x10mm	1.0mm	32°	30°	P/P	Type2 Phase Matching	$575	2 weeks	询价
20201-092	10x10mm	5.0mm	32°	30°	P/P	Type2 Phase Matching	$760	2 weeks	询价

β-钡硼酸盐（或β-BBO）晶体，化学式为BaB2O4，是一种具有三方结构的负单轴晶体。BBO晶体是最常见的非线性光学晶体之一。BBO晶体表现出出色的光学特性，包括高非线性光学系数、稳定的温度变化、宽广的光学透过范围（189-3500nm）和高损伤阈值。更重要的是，BBO晶体的出现填补了生成紫外波长的非线性晶体的空缺，提供了在基础波长下无法获得的紫外输出。该晶体的二次谐波生成（SHG）系数比目前可获得的ADP和KDP晶体在近红外、可见光和紫外光谱中的系数高出3到6倍。其损伤阈值为15Gw/cm²，比KDP高出200%，远高于LiNbO3。此外，其光学均匀性（δn ≈10^-6/cm）也非常令人印象深刻。

这些特性使得β-BBO晶体在各种非线性光学应用中非常多用途，如谐波生成（例如SHG、THG、四次谐波生成、五次谐波生成）、光学参量振荡（OPO）、光学参量放大（OPA）以及量子光学（量子纠缠）和电光（EO）应用领域的其他应用。

杭州煦和光电提供现货和定制的BBO晶体，用于非线性光学应用。除了具有高频率转换效率、宽透过光谱和广泛的相位匹配范围外，我们的BBO晶体还具备大尺寸单晶和低热光学系数，这些都有助于促进热稳定性。该晶体采用最先进的制造技术生长，赋予BBO晶体高光学均匀性。我们提供多种涂层选项，包括P涂层、多层V涂层、单波长和双波长AR涂层。对于Femto-line激光器，我们还提供超薄0.01mm厚度的熔融硅基板BBO晶体和0.05mm厚度的自由立式BBO晶体。超薄晶体可用，最小厚度为0.01mm（带熔融硅基板）和0.05mm（自由立式）。Shalom EO还提供用于电光（EO）调制的BBO晶体，配有高精度抛光和Cr-Au电极。

我们BBO晶体具有以下特点：

宽相位匹配范围：从409.6nm到3500nm
大尺寸能力，最大孔径20x20mm
宽广的透过光谱范围：从190nm到3500nm
大有效二次谐波生成（SHG）系数
高光学均匀性
宽温度带宽
高损伤阈值

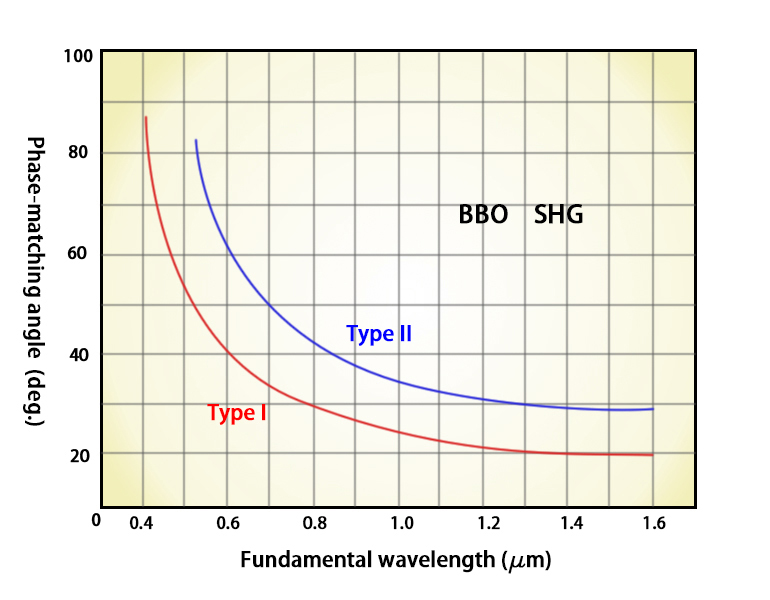

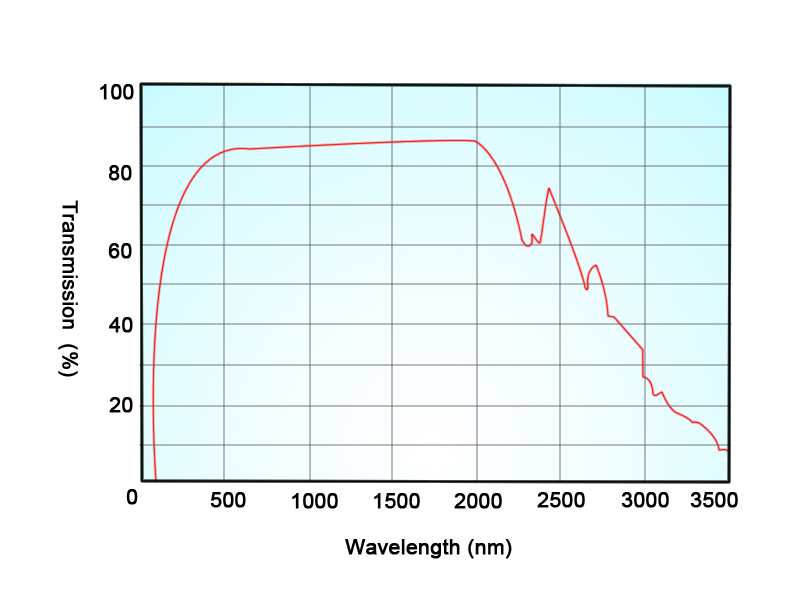

以下是BBO晶体二次谐波生成（SHG）的透过率和调谐角度的图示（分别展示在图1和图2中）：

BBO crystal transmission curve BBO Crystal shg tuning angle

图1 BBO晶体透过曲线图2 类型1和类型2SHG的调谐曲线

BBO晶体在NLO领域的应用：

BBO用于Nd:YAG激光器的二次、三次、四次和五次谐波产生：
使用BBO晶体可以实现卓越的转换效率，二次谐波生成（SHG）大于70%，三次谐波生成（THG）为60%，四次谐波生成（4thHG）为50%。BBO晶体是213nm五次谐波生成（5HG）的最佳选择。

BBO晶体在处理Nd:YAG激光器的腔内二次谐波生成时表现优异，能够在高功率密度下生成532nm输出。当使用模式锁定的Nd:YLF激光器泵浦Nd:YAG激光器时，使用BBO晶体可以获得263nm的输出，并具有良好的功率水平。

由于BBO具有较小的接受角度和较大的角度偏移，良好的激光束质量（如小的发散角、良好的模式条件等）是BBO能够更好工作的关键因素，因此不建议紧密聚焦激光束。
BBO用于其他可调激光器的谐波生成：
超快激光：对于超快激光的二次谐波生成（SHG）和三次谐波生成（THG），BBO晶体相比KDP和ADP晶体表现出显著优势。

染料激光器：BBO晶体是XeCl激光泵浦染料激光器的SHG有效介质，用于生成紫外光谱（205-310nm）的输出。

铝宝石激光器的SHG/THG和Ti:宝石激光器的SHG/THG/FHG：铝宝石激光器的SHG/THG输出可在360nm-390nm区域以及244nm-259nm区域实现，而Ti:宝石激光器的SHG/THG/FHG也可以高效实现。

氩掺杂激光器的腔内SHG和铜蒸气激光器的SHG：氩掺杂激光器的腔内SHG用于紫外和深紫外输出，铜蒸气激光器的SHG用于紫外输出。
BBO用于光学参量振荡（OPO）/光学参量放大（OPA）：
利用BBO晶体进行光学参量振荡（OPO）和参量光学放大（OPA），可以轻松获得宽波长范围内可调的输出（从紫外到红外）。常见的应用包括：
- 532nm泵浦激光器的OPO，输出范围为680nm至2400nm。我们的BBO晶体可以支持532nm泵浦激光器的OPO输出，并具有良好的转换效率。
- 355nm Nd:YAG泵浦激光器的OPO和OPA：使用Shalom EO的BBO晶体，355nm Nd:YAG泵浦激光器的OPO可生成从紫外到中红外（MWIR）谱段的宽可调波长范围，并具有可观的转换效率。
- BBO晶体的OPA可为皮秒Nd-YAG泵浦激光器产生窄带、高功率、可调（400nm至2000nm）的脉冲。与使用染料激光器相比，这种方法在效率、可调范围和维护方面更为优越。

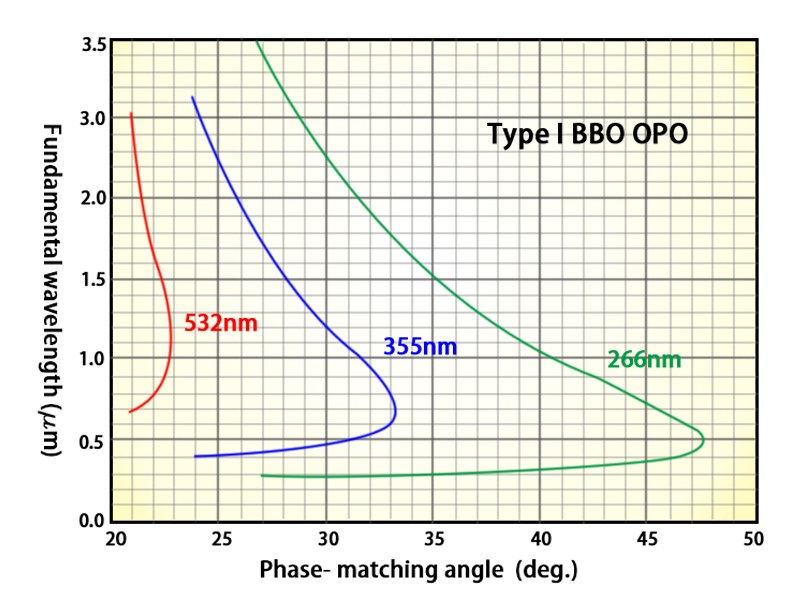

532nm、355nm和266nm时，类型1和类型2的OPO和OPA的调谐角度分别如图3和图4所示。

bbo type 1 opo bbo type 2 opo

图3 Type 1 BBO OPO 调谐曲线（@532/355/266nm） 图4 Type 2 BBO OPO 调谐曲线 (@532/355/266nm)

4. BBO 晶体在电光（EO）应用中的应用：

BBO 晶体可以用于电光调制，具有较高的激光损伤阈值（LIDT）和广泛的传输范围（从190nm到3500nm）。BBO 晶体是高重复率 Q 开关的优良候选材料。我们提供 BBO 晶体用于电光应用 ，这些晶体经过高精度激光级抛光并涂覆 Cr-Au 电极。

规格：

尺寸公差	(W±0.1mm)x(H±0.1mm)	有效孔径	中央90%的直径
晶体散射	在50mW绿激光检查下，无可见的散射路径或中心	平整度	小于 λ/8 @ 633nm
透射波前畸变	小于 λ/8 @ 633nm	倒角	≤0.2mmx45°
芯片	≤0.1mm	表面质量	优于10/5 S/D (MIL-PRF-13830B)
平行度	≤20弧秒	垂直度	≤5弧分
角度公差	≤0.25°	质量保修期	一年，正确使用情况下
安装	直径1"或定制

化学和结构属性：

晶体结构	三方晶系，空间群 R3c	晶格参数	a=b=12.532Å, c=12.717Å, Z=6
熔点	约1095℃	摩氏硬度	4
密度	3.85g/cm³	热导率	1.2W/m/K(垂直c轴)：1.6W/m/K(平行c轴)
热膨胀系数	a11=4x10^-6/K; a33=36x10^-6/K

光学和非线性光学属性：

透明范围	190-3500nm	SHG相位匹配范围	409.6-3500nm(类型I) 525-3500nm(类型II)
热光系数(/°C)	dno/dT=-16.6X10^-6 dne/dT=-9.3X10^-6	吸收系数	<0.1%/cm 在1064nm <1%/cm 在532nm
角度接受度	0.8mrad-cm (θ, 类型I, 1064 SHG) 1.27mrad-cm (θ, 类型II, 1064 SHG)	温度接受度	55℃-cm
光谱接受度	1.1nm-cm	走偏角	2.7° (类型I 1064 SHG) 3.2° (类型II 1064 SHG)
非线性光学系数	deff(I)=d31sinθ+(d11cosΦ-d22sin3Φ)cosθ deff(II)=(d11sin3Φ+d22cos3Φ)cos2θ	非零NLO易感性	d11=5.8xd36(KDP) d31=0.05xd11 d22<0.05xd11
Sellmeier方程(λ单位为μm)	no2=2.7359+0.01878 / (λ2-0.01822) -0.01354 λ2 ne2=2.3753+0.01224 / (λ2-0.01667) -0.01516 λ2	电光系数	r22=2.7pm/V
半波电压	7KV (在1064nm, 3320mm³)	电阻率	>10¹¹ Ω·cm
相对介电常数	εs11/εo:6.7 εs33/εo:8.1 Tan δ<0.001

BBO晶体

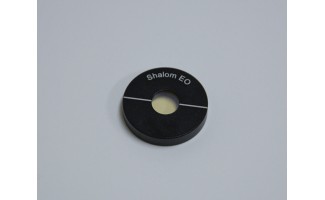

BBO 8x8x0.5mm for Type1 Phase Matching

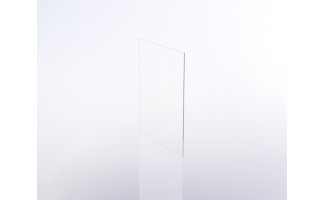

BBO 20x20x0.15mm for Type1 Phase Matching

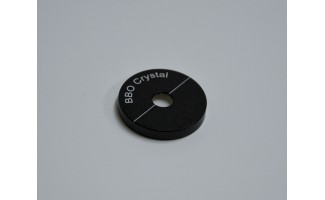

BBO 6x6x0.01mm for SHG@1030nm Type 1
