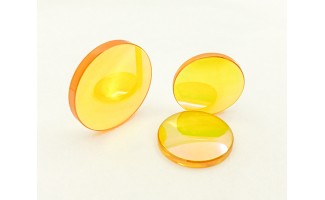

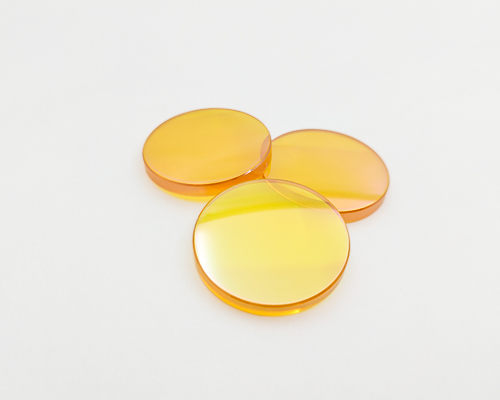

用于 CO2 激光器的 ZnSe 聚焦透镜（库存）

两种形状的透镜可供选择：平凸透镜和弯月透镜
美国生长的高品质 CVD ZnSe，确保高效的功率输出和热阻
AR 涂层，透射率高达 T≥99.5%@10.6mm
最大直径 200mm
提供现成版本和定制版本

定制产品咨询

Code	Types	Material	Diameter	CT	Focal length	Coating	Unit Price	Delivery	询价
2121-001	Plano Convex	ZnSe	12.0mm	2.8mm	38.1mm	AR@10.6μm	$14.00	3 Days	询价
2121-002	Meniscus	ZnSe	12.0mm	2.6mm	50.8mm	AR@10.6μm	$14.00	3 Days	询价
2121-003	Meniscus	ZnSe	12.0mm	2.6mm	63.5mm	AR@10.6μm	$14.00	3 Days	询价
2121-004	Plano Convex	ZnSe	12.0mm	2.8mm	76.2mm	AR@10.6μm	$14.00	3 days	询价
2121-005	Plano Convex	ZnSe	12.0mm	2.8mm	95.25mm	AR@10.6μm	$14.00	3 days	询价
2121-006	Plano Convex	ZnSe	12.0mm	2.8mm	101.6mm	AR@10.6μm	$14.00	3 days	询价
2121-007	Meniscus	ZnSe	12.0mm	2.6mm	127mm	AR@10.6μm	$14.00	3 days	询价
2121-008	Meniscus	ZnSe	12.0mm	2.6mm	190.5mm	AR@10.6μm	$14.00	3 days	询价
2121-009	Plano Convex	ZnSe	15.0mm	2.8mm	38.1mm	AR@10.6μm	$19.50	3 days	询价
2121-010	Meniscus	ZnSe	15.0mm	2.6mm	50.8mm	AR@10.6μm	$19.50	3 days	询价
2121-011	Meniscus	ZnSe	15.0mm	2.6mm	63.5mm	AR@10.6μm	$19.50	3 days	询价
2121-012	Plano Convex	ZnSe	15.0mm	2.8mm	76.2mm	AR@10.6μm	$19.50	3 days	询价
2121-013	Plano Convex	ZnSe	15.0mm	2.8mm	95.25mm	AR@10.6μm	$19.50	3 days	询价
2121-014	Plano Convex	ZnSe	15.0mm	2.8mm	101.6mm	AR@10.6μm	$19.50	3 days	询价
2121-015	Meniscus	ZnSe	15.0mm	2.6mm	127mm	AR@10.6μm	$19.50	3 days	询价
2121-016	Meniscus	ZnSe	15.0mm	2.6mm	190.5mm	AR@10.6μm	$19.50	3 days	询价
2121-017	Plano Convex	ZnSe	18.0mm	2.8mm	38.1mm	AR@10.6μm	$22.00	3 days	询价
2121-018	Meniscus	ZnSe	18.0mm	2.6mm	50.8mm	AR@10.6μm	$22.00	3 days	询价
2121-019	Meniscus	ZnSe	18.0mm	2.6mm	63.5mm	AR@10.6μm	$22.00	3 days	询价
2121-020	Plano Convex	ZnSe	18.0mm	2.8mm	76.2mm	AR@10.6μm	$22.00	3 days	询价
2121-021	Plano Convex	ZnSe	18.0mm	2.8mm	95.25mm	AR@10.6μm	$22.00	3 days	询价
2121-022	Plano Convex	ZnSe	18.0mm	2.8mm	101.6mm	AR@10.6μm	$22.00	3 days	询价
2121-023	Meniscus	ZnSe	18.0mm	2.6mm	127mm	AR@10.6μm	$22.00	3 days	询价
2121-024	Meniscus	ZnSe	18.0mm	2.6mm	190.5mm	AR@10.6μm	$22.00	3 days	询价
2121-025	Plano Convex	ZnSe	19.0mm	2.8mm	38.1mm	AR@10.6μm	$22.00	3 days	询价
2121-026	Meniscus	ZnSe	19.0mm	2.6mm	50.8mm	AR@10.6μm	$22.00	3 days	询价
2121-027	Meniscus	ZnSe	19.0mm	2.6mm	63.5mm	AR@10.6μm	$22.00	3 days	询价
2121-028	Plano Convex	ZnSe	19.0mm	2.8mm	76.2mm	AR@10.6μm	$22.00	3 days	询价
2121-029	Plano Convex	ZnSe	19.0mm	2.8mm	95.25mm	AR@10.6μm	$22.00	3 days	询价
2121-030	Plano Convex	ZnSe	19.0mm	2.8mm	101.6mm	AR@10.6μm	$22.00	3 days	询价
2121-031	Meniscus	ZnSe	19.0mm	2.6mm	127mm	AR@10.6μm	$22.00	3 days	询价
2121-032	Meniscus	ZnSe	19.0mm	2.6mm	190.5mm	AR@10.6μm	$22.00	3 days	询价
2121-033	Plano Convex	ZnSe	20.0mm	2.8mm	38.1mm	AR@10.6μm	$22.00	3 days	询价
2121-034	Meniscus	ZnSe	20.0mm	2.6mm	50.8mm	AR@10.6μm	$22.00	3 days	询价
2121-035	Meniscus	ZnSe	20.0mm	2.6mm	63.5mm	AR@10.6μm	$22.00	3 days	询价
2121-036	Plano Convex	ZnSe	20.0mm	2.8mm	76.2mm	AR@10.6μm	$22.00	3 days	询价
2121-037	Plano Convex	ZnSe	20.0mm	2.8mm	95.25mm	AR@10.6μm	$22.00	3 days	询价
2121-038	Plano Convex	ZnSe	20.0mm	2.8mm	101.6mm	AR@10.6μm	$22.00	3 days	询价
2121-039	Meniscus	ZnSe	20.0mm	2.6mm	127mm	AR@10.6μm	$22.00	3 days	询价
2121-040	Meniscus	ZnSe	20.0mm	2.6mm	190.5mm	AR@10.6μm	$22.00	3 days	询价
2121-041	Plano Convex	ZnSe	22.0mm	2.8mm	38.1mm	AR@10.6μm	$26.00	3 days	询价
2121-042	Meniscus	ZnSe	22.0mm	2.6mm	50.8mm	AR@10.6μm	$26.00	3 days	询价
2121-043	Meniscus	ZnSe	22.0mm	2.6mm	63.5mm	AR@10.6μm	$26.00	3 days	询价
2121-044	Plano Convex	ZnSe	22.0mm	2.8mm	76.2mm	AR@10.6μm	$26.00	3 days	询价
2121-045	Plano Convex	ZnSe	22.0mm	2.8mm	95.25m	AR@10.6μm	$26.00	3 days	询价
2121-046	Plano Convex	ZnSe	22.0mm	2.8mm	101.6mm	AR@10.6μm	$26.00	3 days	询价
2121-047	Meniscus	ZnSe	22.0mm	2.6mm	127mm	AR@10.6μm	$26.00	3 days	询价
2121-048	Meniscus	ZnSe	22.0mm	2.6mm	190.5mm	AR@10.6μm	$26.00	3 days	询价
2121-049	Plano Convex	ZnSe	25.0mm	3.7mm	38.1mm	AR@10.6μm	$45.00	3 days	询价
2121-050	Meniscus	ZnSe	25.0mm	3.2mm	50.8mm	AR@10.6μm	$45.00	3 days	询价
2121-051	Meniscus	ZnSe	25.0mm	3.2mm	63.5mm	AR@10.6μm	$45.00	3 days	询价
2121-052	Plano Convex	ZnSe	25.0mm	3.7mm	76.2mm	AR@10.6μm	$45.00	3 days	询价
2121-053	Plano Convex	ZnSe	25.0mm	3.7mm	95.25mm	AR@10.6μm	$45.00	3 days	询价
2121-054	Plano Convex	ZnSe	25.0mm	3.7mm	101.6mm	AR@10.6μm	$45.00	3 days	询价
2121-055	Meniscus	ZnSe	25.0mm	3.2mm	127mm	AR@10.6μm	$45.00	3 days	询价
2121-056	Meniscus	ZnSe	25.0mm	3.2mm	190.5mm	AR@10.6μm	$45.00	3 days	询价
2121-057	Plano Convex	ZnSe	28.0mm	3.77mm	38.1mm	AR@10.6μm	$80.00	3 days	询价
2121-058	Meniscus	ZnSe	28.0mm	3.0mm	50.8mm	AR@10.6μm	$80.00	3 days	询价
2121-059	Meniscus	ZnSe	28.0mm	3.0mm	63.5mm	AR@10.6μm	$80.00	3 days	询价
2121-060	Plano Convex	ZnSe	28.0mm	3.77mm	76.2mm	AR@10.6μm	$80.00	3 days	询价
2121-061	Plano Convex	ZnSe	28.0mm	3.77mm	95.25mm	AR@10.6μm	$80.00	3 days	询价
2121-062	Plano Convex	ZnSe	28.0mm	3.77mm	101.6mm	AR@10.6μm	$80.00	3 days	询价
2121-063	Meniscus	ZnSe	28.0mm	3.0mm	127mm	AR@10.6μm	$80.00	3 days	询价
2121-064	Meniscus	ZnSe	28.0mm	3.0mm	190.5mm	AR@10.6μm	$80.00	3 days	询价
2121-065	Plano Convex	ZnSe	38.1mm	7.87mm	38.1mm	AR@10.6μm	$80.00	3 days	询价
2121-066	Meniscus	ZnSe	38.1mm	7.87mm	50.8mm	AR@10.6μm	$80.00	3 days	询价
2121-067	Meniscus	ZnSe	38.1mm	7.87mm	63.5mm	AR@10.6μm	$80.00	3 days	询价
2121-068	Plano Convex	ZnSe	38.1mm	7.87mm	76.2mm	AR@10.6μm	$80.00	3 days	询价
2121-069	Plano Convex	ZnSe	38.1mm	7.87mm	95.25mm	AR@10.6μm	$80.00	3 days	询价
2121-070	Plano Convex	ZnSe	38.1mm	7.87mm	101.6mm	AR@10.6μm	$80.00	3 days	询价
2121-071	Meniscus	ZnSe	38.1mm	7.87mm	127mm	AR@10.6μm	$190.00	3 days	询价
2121-072	Meniscus	ZnSe	38.1mm	7.87mm	190.5mm	AR@10.6μm	$190.00	3 days	询价

聚焦透镜是 CO2 激光器不可或缺的部件，用于激光加工（切割、冲孔、焊接、雕刻等）和其他用途，用于聚焦、收集或准直激光。Shalom EO 提供两种形状的激光聚焦透镜：平凸透镜和弯月透镜。一般而言，平凸硒化锌透镜是更常见的选择，但对于光束直径和功率密度要求更高的应用，弯月硒化锌透镜在降低球面像差方面更胜一筹。硒化锌 (ZnSe) 是制造 CO2 激光器聚焦透镜的常用材料。 ZnSe 非常适合 CO2 激光器和其他红外应用，其透射范围为 600-16000nm。由于其吸收率低于其他常见的 1060nm CO2 激光波长透射材料，因此在高功率强度应用环境中展现出显著优势。然而，由于 ZnSe 质地较软，可能更容易被划伤。对于在肮脏或高飞溅环境中的应用，Shalom 推荐使用我们的用于 CO2 激光器的 GaAs 聚焦透镜，它具有相对更高的硬度和更强的耐热性。

杭州 Shalom EO 提供用于 CO2 激光器的平凸和弯月硒化锌 (ZnSe) 聚焦透镜，应用范围广泛。现成版本的规格为直径 12.0-38.1 毫米，中心厚度 2.6-7.87 毫米，焦距 38.1-190.5 毫米，增透膜厚度 10.6 微米。定制版本的最大直径为 200 毫米，这意味着其具有更大的潜力来处理更高的功率水平。

Shalom EO 选择了美国生长的CVD（化学气相沉积）ZnSe，其吸收和散射引起的体积损耗极低，抗热震性强，性能稳定，可适应各种操作环境。由于 ZnSe 的折射率高，增透膜对于获得高透射率至关重要。此外，Shalom EO在镀膜过程中采用了最小损伤抛光技术，我们的AR镀膜确保了高损伤阈值、高耐久性和耐擦拭性，并具有T≥99.5％@10.6mm的优异透射率。我们还提供透镜设计服务，Shalom EO 精通且能力出众的工程团队随时准备为您提供优化的反射镜设计和最佳的性价比。

应用说明：

为您的激光加工模块选择合适的聚焦透镜时，您需要考虑几个重要因素：

您需要图形的精确度是多少
您的激光设备的输出功率（激光束瓦数）是多少？
需要加工哪些材料以及加工目的是什么（切割或雕刻）
材料的厚度（材料的穿透深度）

规格:

材料	CVD ZnSe 晶体	尺寸公差	+0.0/-0.1mm
中心厚度公差	+/-0.1mm	表面质量	40/20 S/D
条纹 (N)	<3	不规则性 (delta N)	<1
中心	<3’	焦点公差长度	+/-1%
孔径	>90%	倒角	0.1-0.3mmx45度
镀膜	AR/AR@10.6μm (T>99.5%@10.6μm)

基本属性:

透射范围	0.6 至 21.0μm	折射率	2.4028 at 10.6μm
反射损耗	29.1% @ 10.6μm（2 个表面）	吸收系数	0.0005 cm-1 @ 10.6μm
残余辐射峰值	45.7μm	dn/dT	+61 x 10^-6 /°C @ 10.6μm @ 298K
dn/dμ = 0	5.5μm	密度	5.27克/立方厘米
熔点	1525°C（见下文注释）	热导率	18 W m-1 K-1 @ 298K
热膨胀	7.1 x 10^-6 /°C @ 273K	硬度	努氏硬度 120，50g 压头
比热容	339 J Kg-1 K-1	介电常数	n/a
杨氏模量	67.2 GPa	剪切模量 (G)	n/a
体积模量 (K)	40 GPa	弹性系数	不可用
表观弹性极限	55.1 MPa (8000 psi)	表观弹性极限	55.1 MPa (8000 psi)
泊松比	0.28	溶解度	0.001g/100g 水
分子重量	144.33	类别/结构	HIP 多晶立方，ZnS，F43m
