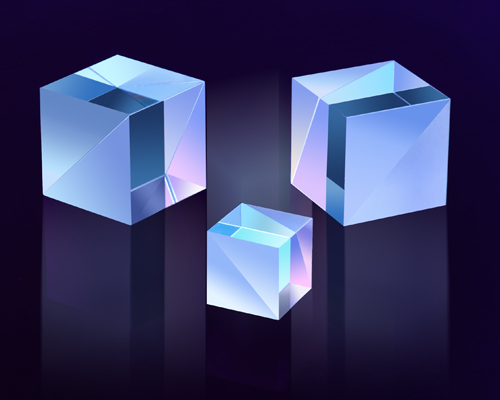

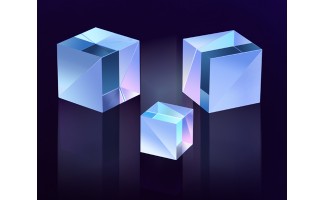

偏振分束立方体是一种实心玻璃光学元件，由两个直角棱镜组成，它们的斜边连接在一起形成立方体。两个直角棱镜的交界面处将配备多层介质分束器镀膜。当非偏振光照射到PBS立方体时，它会被分成两个彼此垂直的偏振光：s偏振光和p偏振光。介质镀膜以90度反射并拦截s偏振光，同时允许p偏振光通过并射出。这就是偏振分束立方体的工作原理。与其同类产品平板分束器相比，分束立方体更重，制造大尺寸的分束立方体也更困难，但是，它不会出现光束偏移效应，并且反射和透射光路的长度相等，从而导致像差较小。
Shalom EO 提供由 ZF 玻璃制成的现成和定制偏振分束器立方体。标准产品包括宽带偏振分束器立方体（450-950nm、650-950nm、900-1300nm、1200-1600nm）和激光线偏振分束器立方体（355nm，532nm，633 nm，808nm，880nm，1064nm，1310nm，1550nm），消光比为 500:1 或 1000:1，在棱镜界面处镀有分束膜，在出口处镀有增透膜。尺寸多样，12.7x12.7x12.7 为现货供应，其他标准尺寸包括 10x10x10、15x15x15、20x20x20 和 25.4x25.4x254.4 也可根据要求提供。反射光束的消光比约为 20:1 至 100:1，具体取决于分束器。
本页重点介绍我们的胶合偏振分束立方体，其损伤阈值为 0.2 J/cm²@1064nm，20ns，20Hz。我们还提供无粘合剂、光学接触的高功率偏振分束立方体版本。这些 PBS 立方体具有卓越的 LIDT，>15J/cm²@1064nm，20ns，20Hz。如果您感兴趣，请点击粗体文字了解更多信息。
应用说明：
1. 关于入射角，对于由玻璃材料制成的偏振器，通常有两种选择：以 45° 或布儒斯特角投射光束。然而，对于由晶体制成的偏振器（例如格兰激光偏振器），入射角可以是 0°、45° 或布儒斯特角。这是因为晶体偏振器利用双折射原理工作，而玻璃 PBS 立方体利用介质镀膜工作。
2. 值得注意的是，偏振分束立方体的工作原理取决于波长。此外，在偏振纯度方面，偏振分束立方体远不如晶体偏振器，例如，格兰汤普森偏振器的消光比就比 PBS 立方体高得多。
3. 光线应投射到朝向介质分束镀膜的一侧，以最大限度地减少穿过光学胶的功率，防止胶水变质。
图 1. 偏振分束立方体的工作原理。首先，入射光束被分成两个正交的偏振分量：p 分量（图中蓝色标记）和 s 分量（红色标记）。在偏振敏感分束立方体的对角线上，s 分量被阻挡，而 p 分量则被允许射出。
曲线：
1. 1030-1064nm 偏振分束立方体的透射和反射曲线
1. 515-532 nm PBS立方体的透射和反射曲线
常用规格：
355，532，633，808，880，
1064，1310，1550
450-650nm, 650-950nm,
900-1200nm, 1200-1600nm
