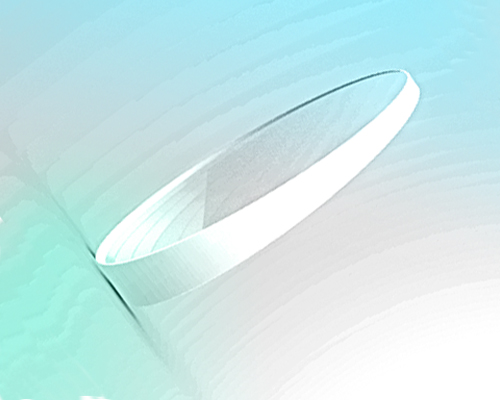

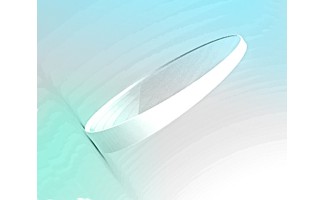

楔形棱镜

楔形棱镜是一种输入面和输出面之间夹角较小的光学元件。楔形棱镜非常适合激光束转向应用，因为斜边和平面使楔形棱镜能够以特定的偏转角度将光线偏向棱镜较厚的部分。楔角越大，光线从棱镜出射时的偏转角度就越大。此外，绕光轴旋转楔形棱镜是获得圆形激光束扫描输出的绝佳方法。为了更方便地插入可旋转的支架，楔形棱镜通常被制成圆形。

楔形棱镜可以单独使用，也可以成对使用（在这种情况下，楔形棱镜对也可以称为Risley 棱镜对）。如上所述，单个楔形棱镜可用于使激光束以设定角度偏转，或实现在垂直平面上追踪圆形光路。成对的楔形棱镜可用于变形光束整形（即在激光二极管中将椭圆光束校正为圆形光束）。此外，通过以相对转速联合旋转两个楔形棱镜，可以实现可调的光偏转量，使出射激光束在以入射光束为中心轴的锥体内以任意方向定位（即，可实现具有自发光束轮廓的激光扫描输出）。或者换句话说，假设 α 是单个楔形棱镜的光偏向，那么一对 Risley 楔形棱镜可以将光束引导到定义为角度 4α 的圆内的任意位置。

杭州煦和光电提供由N-BK7制成的现成的楔形棱镜，偏向角范围为 2° 至 10°。N-BK7 是符合 RoHS 标准的肖特旗舰玻璃。它是一种具有低折射率和色散的硼硅酸盐冕玻璃。N-BK7 是世界上用于制造优质光学器件的最流行的光学材料之一，具有 0.35-2.0 微米之间的卓越透射率、良好的机械强度和高化学惰性。N-BK7 还展现出其在高抗刮擦性、低气泡和夹杂物含量方面的优势。 Shalom EO 从 SCHOTT 采购 N-BK7，我们用 N-BK7 制成的楔形棱镜具有可靠的性能和较长的使用寿命。

Shalom EO楔形棱镜的镀膜选项包括无镀膜或不同带宽的增透膜：350-700 nm增透膜、650-1050 nm增透膜和1050-1700 nm增透膜。Shalom EO始终致力于投资开发尖端技术，以打造强大的生产线。所有楔形棱镜的直径均为25.4毫米，并已标准化，方便安装。我们还提供定制楔形棱镜，您可以点击粗体字查看规格。

应用说明：

1.楔形棱镜可以单独使用，也可以成对使用。单独使用时，楔形棱镜可用于光束转向，此时角度偏差通常很小。（见下图 1）。单个楔形棱镜也可以安装在可旋转的支架上，这样通过绕光轴旋转楔形棱镜，就可以形成一个由偏离光束描绘的圆。

图 1. 展示了楔形棱镜如何实现光束转向。

2.如果要使用楔形棱镜，例如楔形棱镜对或Risley棱镜对，则棱镜的楔形部分必须与原位对齐，使较厚的部分垂直。启动旋转支架，只要楔形棱镜以相同的速度和方向旋转，描绘出的圆的半径将是单个楔形棱镜描绘的圆的半径的两倍。

图2. 显示使用一对楔形棱镜实现的圆形激光扫描输出。

规格:
