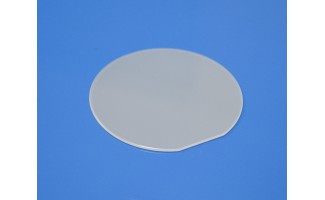

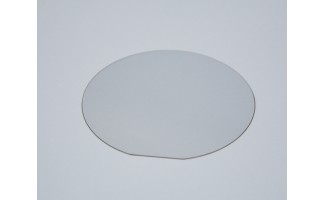

SAW级LiNbO3晶片

铌酸锂晶体，简称LN，属于三方晶系，具有扭曲钙钛矿型结构。铌酸锂晶体具有多种实用特性，包括压电、铁电、光电、非线性光学、热电等。SAW级LN晶片是专门用于表面声波（SAW）器件的晶片，该器件利用材料的压电效应将声波转换为电信号。与普通铌酸锂相比，SAW级铌酸锂具有更高的近紫外吸收率和更低的热释电电荷，这归因于其更高的电导率。作为SAW级材料，LiNbO3的优势在于其高机电耦合系数和低插入损耗，这使得LN晶片能够高效地转换能量。

杭州煦和光电有限公司提供SAW级铌酸锂（或LiNbO3）晶体和晶片，配备先进的生产设备，并采用尖端技术进行晶体生长、晶片切割、晶片研磨、晶片抛光和晶片检测，所有成品均通过居里温度测试和严格的质量控制检验。我们的LiNbO3晶片可以集成到各种SAW器件中，例如谐振器、滤波器和延迟线，并且性能优异。 SAW 级或声学级 LiNbO3 晶体以晶锭或锭块、毛坯、晶片毛坯和抛光晶片的形式提供。光学级LiNbO3 晶体晶片、MgO:LiNbO3 晶体用于 EO 应用、非线性 LiNbO3和MgO：LiNbO3，以及MgO：PPLN晶体也可用。

铌酸锂晶体规格：

晶体取向	X、Y、Z、Y36、Y41、Y49、Y64、Y128、Y135	取向波动	±0.30°
直径	2.5"、3"、4" 和 6" 或定制	长度	50~100mm
居里温度	1142±3°C	第一参考平面方向	根据需要±0.2 0
第一参考平面长度	32±2 毫米 (4＂)，22±2 毫米 (3＂) 检验抛光。	第二参考平面	可根据需要提供，长度为12±3毫米(4＂)，10±3毫米(3＂)
外观	无裂纹、孔隙、夹杂物





3英寸/4英寸/5英寸/6英寸LN晶圆规格

3英寸/4英寸/5英寸/6英寸LN晶圆规格
晶圆尺寸	3英寸	4英寸	5英寸	6英寸
直径(mm)	76.2	100	125	150
公差 (±mm)	0.25	0.5	0.5	0.5
主要参考平面 (mm)	22mm 或 定制	32.5mm 或 定制	42.5mm 或 定制	57.5mm 或 定制
切割角度	X,Y,Z, Y36, Y41,Y64,Y49,Y128, Y135
方向 平面	全部可用
表面类型	单面抛光/双面抛光
抛光面 Ra (nm)	≤1
背面标准 (μm)	一般为 0.2-0.5 或可定制
边缘圆角	符合 SEMI M1.2 标准/参考 IEC62276
外观	污染：无
	φ>大于 0.3μm 的颗粒：≤30
	锯痕、条纹：无
	划痕：无
	裂纹、鱼尾纹、锯痕、拉伤：无
