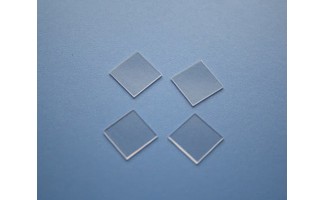

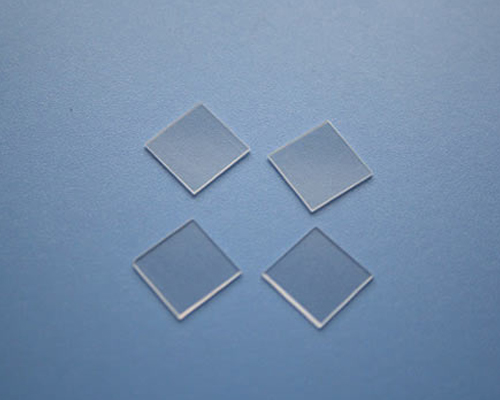

SrTiO3 基底

  • 无孪晶结构,物理性能优异,机械性能优良
  • 最大直径:35mm,典型厚度:0.5/1.0mm
  • 提供库存和定制 SrTiO3 衬底
  • 表面粗糙度:Ra <0.5nm
  • 洁净封装:1000 级洁净室和 100 级包装袋
  • 其他应用:HTSC 和氧化物薄膜(例如 YBCO、Bi 系、La 系等)的外延生长、特殊光学窗口、高质量溅射、磁体溅射、脉冲激光沉积 (PLD)
定制产品咨询
Code Size Thickness Orientation Surface Finish Unit Price Delivery 询价
642-001 5x5mm 0.5mm <100> SSP Inquire 2 weeks
642-002 5x5mm 0.5mm <100> DSP Inquire 2 weeks
642-003 5x5mm 0.5mm <110> SSP Inquire 2 weeks
642-004 5x5mm 0.5mm <111> SSP Inquire 2 weeks
642-005 10x10mm 0.5mm <100> SSP Inquire 2 weeks
642-006 10x10mm 0.5mm <100> DSP Inquire 2 weeks
642-007 10x10mm 0.5mm <110> SSP Inquire 2 weeks
642-008 10x10mm 0.5mm <111> SSP Inquire 2 weeks
642-009 Φ12.7mm 0.5mm <100> SSP Inquire 2 weeks
642-010 Φ12.7mm 0.5mm <100> DSP Inquire 2 weeks

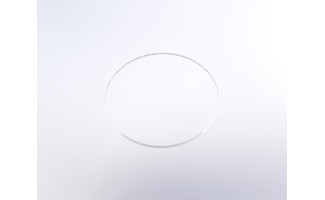

642-011 Φ20mm 0.5mm <100> SSP Inquire 2 weeks
642-012 Φ20mm 0.5mm <100> DSP Inquire 2 weeks
642-013 Φ25.4mm 0.5mm <100> SSP Inquire 2 weeks
642-014 φ25.4mm 0.5mm <100> DSP Inquire 2 weeks
钛酸锶或 SrTiO3 (STO) 单晶与大多数钙钛矿结构材料具有良好的晶格匹配性。它是外延生长 HTS(高温超导体)和许多氧化物薄膜的优良基底。其晶格常数(3.905Å)与常见的高温超导材料 YBCO(3.88 Å)非常吻合。它具有无孪晶结构和非常好的薄膜生长物理和机械性能。它适用于各种高温超导薄膜,如 YBCO、Bi 系、La 系等。SrTiO3 是一种性能优良、应用广泛的高温超导单晶基底。SrTiO3 单晶也被广泛用于特殊光学窗口和高质量溅射靶材。它还适用于不同的薄膜生长技术,如磁控溅射、脉冲激光沉积 (PLD)、气化、MOCVD、CVD、激光 MBE 等。采用这些材料和技术在 SrTiO3 晶片上制备的薄膜具有优异的性能,例如 Tc>90K、Jc> = 106A/cm2。杭州沙洛姆 EO 提供库存标准 SrTiO3(或 STO)晶片和定制晶片。

常用规格:

材料 SrTiO3 晶体 取向 <100>, <110>, <111>
取向误差 ±0.5° 最大直径 35mm
典型厚度 0.5mm, 1.0mm 厚度公差 ±0.05mm
尺寸公差 ±0.1mm 表面光洁度 SSP 或 DSP
粗糙度 Ra<0.5nm 洁净度与封装 1000 级洁净室,100 级包装袋


STO 基本属性:

晶体结构 M6 生长方法 火焰生长法
晶胞常数 a=3.905Å 孪生结构 无孪生
颜色 无色至浅黄色 熔点(℃) 2080
密度(g/cm3 5.175(g/cm3 硬度 6-6.5(莫氏硬度)
热膨胀系数(/℃) 9.4×10-6 热导率 100 °C 时 120 毫瓦/厘米 °C
介电常数 ε=300 化学稳定性 不溶于水
正切损耗 ~5×10-4(300kΩ) ~3×10-4(77kΩ) 比电阻 > 107欧姆/厘米
透射范围 0.4 至 6 µm 折射率 nc= 2.380 nd= 2.409 nf= 2.488
色散 (nf- nc) = 0.108

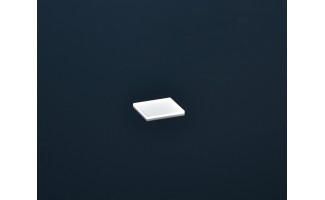

SrTiO3 Wafers 5x5x0.5mm <100> DSP

SrTiO3 Wafers 5x5x0.5mm <100> DSP

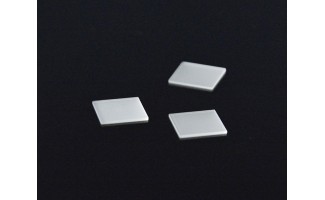

SrTiO3 Wafers 10x10x0.5mm <100> SSP

SrTiO3 Wafers 10x10x0.5mm <100> SSP

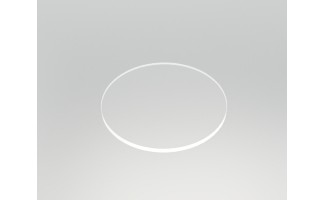

SrTiO3 Wafers Φ12.7mmx0.5mm <100> DSP

SrTiO3 Wafers Φ12.7mmx0.5mm <100> DSP
