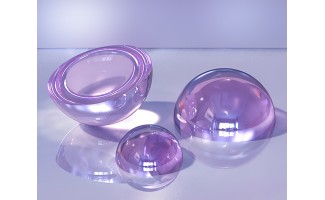

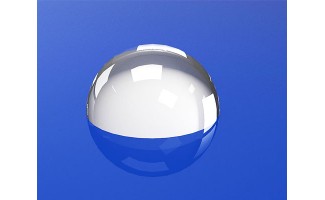

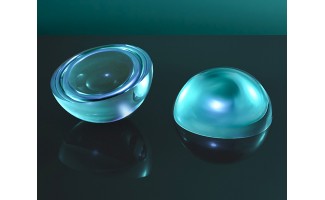

半球透镜

直径范围广：0.3mm 至 300mm
基底材料：蓝宝石、N-BK7、紫外熔融石英、红宝石、锗 (Ge)、硒化锌 (ZnSe)、硫化锌 (ZnS) 及其他高折射率玻璃
可选增透膜（AR膜）
应用领域：光纤耦合、内窥镜物镜、条码扫描、传感器，以及非球面透镜的预成型体

定制产品咨询

Code	Types	Material	Diameter	EFL	Coating	Unit Price	Delivery	询价
1106-001	Half-Ball	N-BK7	1.0mm	-	None	$8.0	2~3 Days	询价
1106-002	Half-Ball	UV Fused Silica	1.0mm	-	None	Inquiry	Inquiry
1106-003	Half-Ball	Sapphire	1.0mm	-	None	Inquiry	Inquiry
1106-004	Half-Ball	N-BK7	2.0mm	-	None	$8.0	2~3 Days	询价
1106-005	Half-Ball	UV Fused Silica	2.0mm	-	None	$8.5	2~3 Days	询价
1106-006	Half-Ball	Sapphire	2.0mm	-	None	$10.0	2~3 Days	询价
1106-007	Half-Ball	N-BK7	3.0mm	-	None	$8.0	2~3 Days	询价
1106-008	Half-Ball	UV Fused Silica	3.0mm	-	None	$8.5	2~3 Days	询价
1106-009	Half-Ball	Sapphire	3.0mm	-	None	Inquiry	Inquiry
1106-010	Half-Ball	N-BK7	4.0mm	-	None	$8.0	2~3 Days	询价
1106-011	Half-Ball	UV Fused Silica	4.0mm	-	None	$8.5	2~3 Days	询价
1106-012	Half-Ball	Sapphire	4.0mm	-	None	$12.0	2~3 Days	询价
1106-013	Half-Ball	N-BK7	5.0mm	-	None	$8.0	2~3 Days	询价
1106-014	Half-Ball	UV Fused Silica	5.0mm	-	None	$11.0	2~3 Days	询价
1106-015	Half-Ball	Sapphire	5.0mm	-	None	$12.0	2~3 Days	询价
1106-016	Half-Ball	N-BK7	6.0mm	-	None	$8.0	2~3 Days	询价
1106-017	Half-Ball	UV Fused Silica	6.0mm	-	None	$12.0	2~3 Days	询价
1106-018	Half-Ball	Sapphire	6.0mm	-	None	Inquiry	Inquiry
1106-019	Half-Ball	N-BK7	7.0mm	-	None	$8.0	2~3 Days	询价
1106-020	Half-Ball	UV Fused Silica	7.0mm	-	None	$12.0	2~3 Days	询价
1106-021	Half-Ball	Sapphire	7.0mm	-	None	Inquiry	Inquiry
1106-022	Half-Ball	N-BK7	8.0mm	-	None	$8.0	2~3 Days	询价
1106-023	Half-Ball	UV Fused Silica	8.0mm	-	None	$12.0	2~3 Days	询价
1106-024	Half-Ball	Sapphire	8.0mm	-	None	Inquiry	Inquiry
1106-025	Half-Ball	N-BK7	9.0mm	-	None	Inquiry	Inquiry
1106-026	Half-Ball	UV Fused Silica	9.0mm	-	None	$12.0	2~3 Days	询价
1106-027	Half-Ball	Sapphire	9.0mm	-	None	$21.0	2~3 Days	询价
1106-028	Half-Ball	N-BK7	10.0mm	-	None	$8.0	2~3 Days	询价
1106-029	Half-Ball	UV Fused Silica	10.0mm	-	None	$12.0	2~3 Days	询价
1106-030	Half-Ball	Sapphire	10.0mm	-	None	$23.0	2~3 Days	询价

球透镜是一种特殊形式的双凸透镜，具备球体几何形状（即整个透镜周边均为球面），由单一材料制成，并在特定波长区域具有优良的光学透过性能。球透镜的主要功能是用于光纤的准直/耦合（如激光与光纤的耦合、光纤之间的耦合），也广泛应用于微型光学系统中（如条码扫描、传感器或物镜等）。此外，球透镜也可作为非球面透镜的预成型体。球透镜的一个显著优势是其极短的后焦距（BFL），这能有效缩短透镜与光纤之间的距离，特别适用于安装空间受限的场景，同时紧凑的结构也有助于降低生产成本。另外，球透镜具备旋转对称的结构，便于对准和定位。

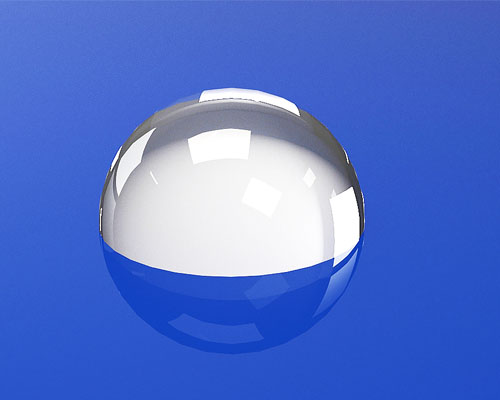

半球透镜是球透镜的变形产品，通过将球透镜简单切割为两半而成。由于拥有一侧平面，便于安装，因此在对紧凑设计有较高要求的应用中，半球透镜是极佳的选择。

煦和光电（Hangzhou Shalom EO）提供标准库存型和定制型半球透镜，材料包括 N-BK7、紫外熔融石英、蓝宝石、红宝石、锗（Ge）、硒化锌（ZnSe）、硫化锌（ZnS）及其他高折射率光学玻璃，直径范围从 0.3mm 到 300mm，支持定制增透膜（AR Coating）。

材料选择指南：

N-BK7 球透镜：
N-BK7 是一种高品质硼硅酸盐皇冠玻璃，是光学元件制造中最常用的材料之一。其透射波段涵盖可见光至近红外区域，具备极低的内含物含量和良好的机械强度，是在不需要 UVFS（如紫外高透）的情况下的理想选择。N-BK7 具备良好的加工性能，因此也非常适合作为非球面透镜的预制体。

工作波段范围：350nm 至 2200nm
折射率：1.51680 @ 587.5618nm
热膨胀系数：7.1 x 10⁻⁶/K

紫外熔融石英球透镜：
紫外熔融石英是一种非晶态的二氧化硅，通过高纯度氧氢火焰熔融 SiCl₄ 石料制成。其最突出的特点是紫外区域的高透光率。其极低的热膨胀系数赋予其优异的热稳定性，同时具备出色的化学稳定性和在 UV 照射下的极低荧光。

工作波段范围：200nm 至 2200nm
折射率：1.458
热膨胀系数：0.57 x 10⁻⁶/℃

蓝宝石球透镜：
由光学级单晶蓝宝石（Al₂O₃）制成的球透镜和半球透镜，具备卓越的表面硬度、良好的耐热性以及极强的抗化学腐蚀能力，特别适用于高温/高功率/高压力等苛刻的操作环境。蓝宝石在 0.15 至 5.5μm 范围内具有广泛的透过性能，其高折射率也有助于减小球差。

工作波段范围：150nm - 5500nm
折射率：1.77
抗压强度（psi）：300,000
热膨胀系数：5.6 x 10⁻⁶/K（平行方向）、5.0 x 10⁻⁶/K（垂直方向）

技术参数：

材料	蓝宝石、N-BK7、UVFS、红宝石、锗、ZnSe、高折射率光学玻璃	透镜类型	半球透镜
直径范围	0.3mm - 300mm	球面度	标准 2.0μm
工作波长范围	紫外至红外	面形误差（@633nm）	λ/4
表面质量	40/20 划痕/麻点	镀膜	无镀膜或定制抗反射镀膜

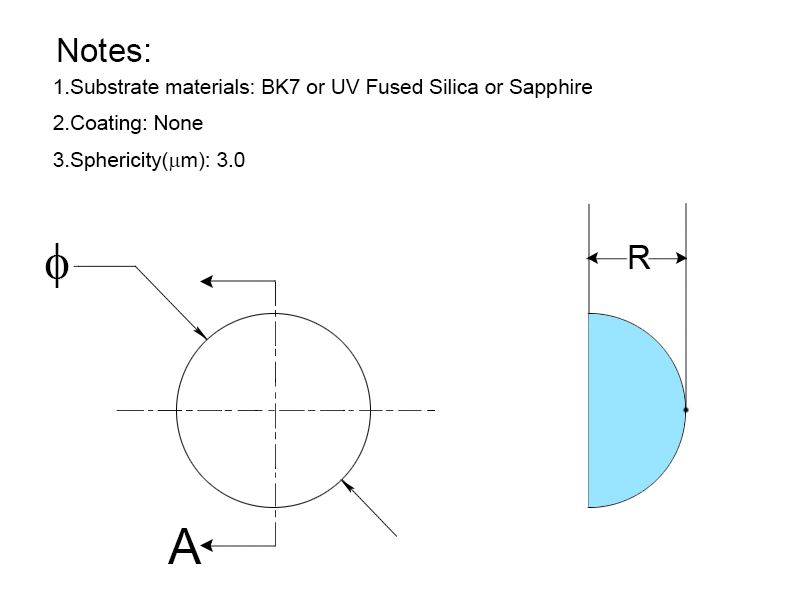

结构图：

镜头选择教程：

光学镜头有多种分类，无论是用户还是工程师，都需要评估不同镜头分类的优缺点，以便优化光学系统。首先，什么是镜头？光学镜头是透明的光学元件，用来聚焦或发散来自周围物体的光线。透过的光线随后形成物体的真实或虚拟图像。光学镜头可以分为三大类：凸透镜和凹透镜。凸透镜具有正焦距，能聚焦光线，而凹透镜具有负焦距，会扩展平行光束。进一步细分，可分为平凸透镜、平凹透镜、双凸透镜、双凹透镜、梅纽斯克透镜、球形/半球形透镜、消色差双透镜、柱面平凸透镜/平凹透镜、棒透镜、非球面透镜等。本文列举了不同的镜头分类，探讨了它们的特点，并指出了适用的使用场景。

焦距与共轭比

焦距是从光学中心到光线聚焦点的距离。凸透镜有正焦距，而凹透镜有负焦距，聚焦光线至虚拟焦点。共轭比定义为物体距离（物体与透镜在光轴上的距离）与像距（图像与透镜在光轴上的距离）的比值。从物体到图像的光路是可逆的。物体放置在透镜的焦点上，会导致共轭比为无限大；而物体放置在焦距的两倍处，会导致图像形成在焦距的两倍处，产生1:1的共轭比。

注：您可能还想了解与镜头选择相关的基本概念，如视场（FOV）、图像畸变、球差与像散等。详情请参见我们的镜头选择教程。或者，如果您正在寻找有关基材材料选择的参考，请参阅我们的光学基材材料选择指南。

表1. 镜头类型与共轭比

平凸透镜：

平凸透镜（PCX）是具有一个平面面和一个凸面且焦距为正的光学透镜，常用于收集、聚焦平行光、将点光源的光线平行化，或缩短透镜组的焦距。与双凸透镜相比，平凸透镜具有两个不对称的表面，因此在绝对共轭比为无限大时效果最佳（物体距离：像距）。然而，平凸透镜在绝对共轭比大于5:1时，能够将球差降到较低程度。当共轭比低于5:1时，考虑使用成对的平凸透镜或双凸透镜。平凸透镜通常用于单色光源，如激光；平凸透镜常用于汇聚平行光或将点光源转换为平行光。当使用透镜聚焦平行光时，平行光应投射到透镜的曲面上。

plano convex lens

平凹透镜：

平凹透镜是具有一个平面面和一个凹面光学透镜。平凹透镜的焦距为负，能够发散光束。因此，它可以用来扩展光束、投射光线或延长光学系统的焦距。平凹透镜常被用于伽利略光束扩展器，或作为光学仪器的焦距增加器，或者平衡球差，改善图像质量。当绝对共轭比大于5:1（即物体距离：像距的绝对值），平凹透镜是减少球差、像散和畸变的最佳负透镜。应用于发散平行光束时，应使曲面朝向光源（换句话说，平面应指向您希望调节的焦平面），以便光线逐渐弯曲，最大限度地减少球差。

plano concave lens

双凸透镜：

双凸透镜，也称为双凸透镜，是具有两个相同曲率半径的球面面光学透镜。双凸透镜的主要用途包括激光束调制、光聚焦和成像。双凸透镜具有正焦距，能将平行光线聚焦于一点。当绝对有限共轭比为1:1时，推荐使用双凸透镜。当物体距离和像距在绝对值上相等时，双凸透镜是共轭比在1:5和5:1之间的最佳选择。如果不是这种情况，平凸透镜更为合适，因为它们的不对称形状有助于减少球差。双凸透镜的焦距可以通过公式计算：f= (R1*R2)/((n-1)*(R2-R1))。由于两侧的曲率相等，双凸透镜常用于收集点光源的光或将图像传输到其他光学系统。由于物体距离和像距相等或接近相等，能有效地最小化畸变。

biconvex lens diagram
