保罗棱镜

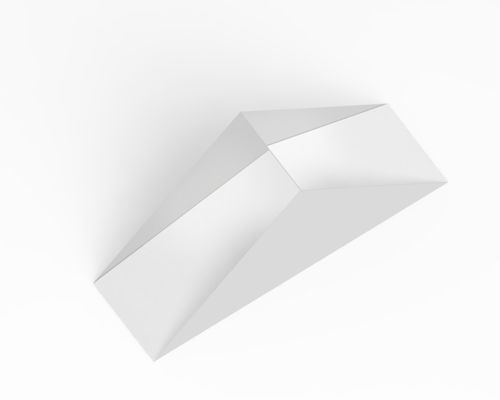

保罗棱镜 是一种反射棱镜，用于控制图像的方向。单个保罗棱镜的形状类似于一个直角几何棱镜，其端面为直角三角形。进入单个保罗棱镜大矩形面的光线会在空气和两个斜面的边界处经历两次全内反射 (TIR)，然后从棱镜底部射出，旋转角度为 180°，从偏离入射点的相反方向射出。

保罗棱镜的一种常见方案是将它们用作双保罗棱镜对，即两个保罗棱镜的长侧面组装在一起，但第二个棱镜相对于第一个棱镜旋转 90°。这样放置后，光线将穿过两个棱镜。在操作过程中，光线从棱镜的一端进入，并在第一个棱镜的斜边面发生全反射。然后，光线以直角照射到第二个棱镜的内表面上，发生反射并从棱镜中射出。这种棱镜对的最终效果是，光束与原始方向平行，但偏离了初始位置，图像旋转了180°。保罗棱镜的特殊结构使其能够折叠光路，从而缩短了仪器的长度。这种棱镜对通常用于光学望远镜和双筒望远镜领域，以重新调整倒置图像（图像直立）。

杭州沙龙光电提供 由 BAK4、BK7 和紫外熔融石英制成的定制保罗棱镜，我们的保罗棱镜广泛应用于潜望镜、望远镜、双筒望远镜和单筒望远镜。
