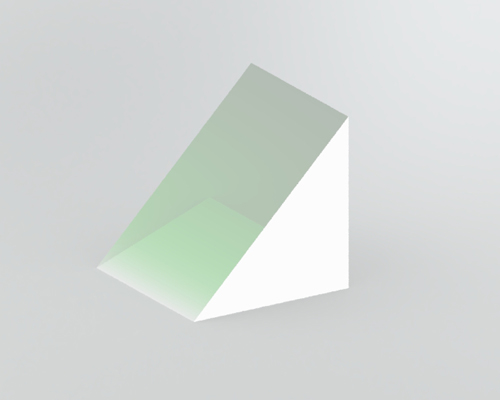

直角棱镜（定制）

直角棱镜是一块三角形玻璃，顶角为 90 度，两侧互相垂直。直角棱镜通常用于将光线以 90° 或 180° 的角度重新定向。光路的偏离是利用玻璃与空气界面处的全内反射 (TIR) 原理实现的。当选择不同的入射面将光线投射到直角棱镜上时，光路偏离的角度也会发生变化。

如果光线从直角棱镜的一个垂直边入射，它会在斜边的光路中发生 90° 的重新定向，并从另一个垂直边出射。当需要实现 90 度光线重新定向时，对于潜望镜或望远镜等应用，直角棱镜是一种比更容易对准的介质镜更具成本效益的替代方案。如果光线从直角棱镜的斜边入射，当光线第一次到达棱镜腿处的玻璃/空气界面时，会经历一次90度的全反射（TIR），第二次到达棱镜腿处的玻璃/空气界面时，又会经历一次90度的全反射，最终导致光线总共发生180度的重定向。现在，直角棱镜变成了一个180度的回射镜，可以用作双筒望远镜中的非反转镜，而且光路的180度偏移与光线进入斜边的角度无关。

与其他具有类似功能的光学元件相比，直角棱镜具有一些优势。例如，在机械设计方面，以及在高声学或惯性负载的情况下，它比倾斜镜更容易从外部安装和弯曲。此外，直角棱镜可用作回射镜，将光束重新定向回原方向，只要不超过屋顶面全红外（TIR）的接受角限制即可。

杭州沙龙光电提供一系列定制直角棱镜，材质包括N-BK7、紫外熔融石英、N-SF11、氟化钙 (CaF2)、锗 (Ge) 或硒化锌 (ZnSe) 等。其中，N-BK7 是一种在可见光区具有优势的冕牌玻璃；紫外熔融石英是一种具有高紫外透射率的优质玻璃材料；N-SF11 的透射光谱与 N-BK7 相似，但 N-SF11 的折射率更高；CaF2 以从紫外到中红外 (MWIR) 的宽透光范围而闻名；而锗和硒化锌则在长波红外 (LWIR) 光谱区表现出色。我们提供各种类型的增透膜，适用于直角棱镜的斜边或垂直边。我们可在直角棱镜的斜边或棱镜腿上镀制特定带宽的宽带增透膜或Laserline V膜，以增强紫外、可见光或红外光谱的透射率。此外，我们还可根据客户要求定制其他规格，例如平整度、表面质量等，能够提供从高精度到商用级的棱镜。

Shalom EO 是一支行业领先的团队，在光学和激光领域拥有专业知识。通过严格的质量和公差控制以及高精度抛光技术，Shalom EO 的直角棱镜能够最大限度地减少波前畸变、散射和其他不良衍射效应。

应用说明：

1. 图 1 显示光路在斜边上投射时发生了 90 度偏移。

2. 图2显示，当光路投射到其中一条正交腿上时，光路会发生180度的偏差。
