光学陷波滤波器

  • 旨在抑制特定范围的波长,同时为剩余波长提供高透射率
  • 能够隔离或去除某些光谱
  • 光密度:OD4、OD6(相当于透射率<0.0001%)
  • 陡峭的过渡斜率,阻带外透射率>90%
  • 应用:光谱仪、拉曼光谱仪、电信、生化激光器、激光雷达
联系我们

规格:

材质 BK7 或紫外熔融石英 尺寸 定制
截止波长的光密度 OD4 或 OD6 透射波长范围内的高透射率 >90% 或定制
孔径 >90% 透射波前畸变 λ/4@633nm 或 λ/10@ 633nm
平行度 <30 角秒 表面质量 40/20 S/D

光学陷波滤光片也称为光学带阻滤光片光学带阻滤光片,是一种用于选择性地阻挡特定波长的光,同时允许其他波长的光几乎无阻碍地通过的光学元件。陷波滤光片在阻带外具有较高的透射率,并对阻带外的波长具有较大的衰减,从而能够隔离光谱区域或抑制不必要的背景噪声。事实上,光学陷波滤波器可以看作是带通滤波器的逆函数。

根据您的具体要求选择陷波滤波器时,需要考虑几个重要的关键参数:阻带波长(即光信号被阻挡的波长范围)、功率处理能力(即滤波器可承受的最大功率阈值),以及最重要的因素——光密度,它决定了光学陷波滤波器的抑制强​​度。更准确地说,OD 和透射率 (Transmission%) 之间的公式关系为 OD=log10 1/T,其中 OD 是光密度,T 是绝对透射率。

我们的光学陷波滤波器在抑制和透射区域具有陡峭的过渡斜率,可在光谱控制至关重要的各种光学应用中提供优化的结果。例如,在分光镜中,陷波滤波器用于去除不需要的谱线或激光波长,使研究人员能够专注于感兴趣的目标信号。此外,陷波滤光片也用于荧光显微镜和生化激光器,可用于研究分子相互作用和鉴定化合物。我们为Shalom EO提供的陷波滤光片覆盖广泛的光谱,其标准或定制中心波长覆盖常见的激光线波长:405nm、488nm、514nm、533nm、561nm、594nm、633nm、658nm、785nm、808nm、980nm和1064nm,以及其他紫外、可见光和红外波长。

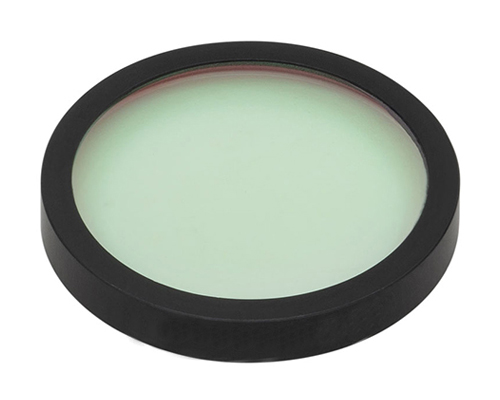

本页面详细介绍了Shalom EO的定制光学陷波滤光片。我们的定制光学带阻滤光片采用BK7或紫外熔融石英基底,并叠加介电涂层,通过相消干涉和反射衰减带内光。标准光密度可选OD4或OD6,带外透射率>90%,或可定制。所有光学陷波滤光片均安装在黑色阳极氧化铝环中,方便操作。该环可通过改善散射进一步提高光密度。我们也提供由K9玻璃制成的标准陷波滤光片

陷波滤波器的曲线样本:
