规格和功能：
单个像素大小：定制
最小像素大小：0.3x0.3mm
一维或线性阵列：1x8、1x16、1x32、1x64、1x128…像素

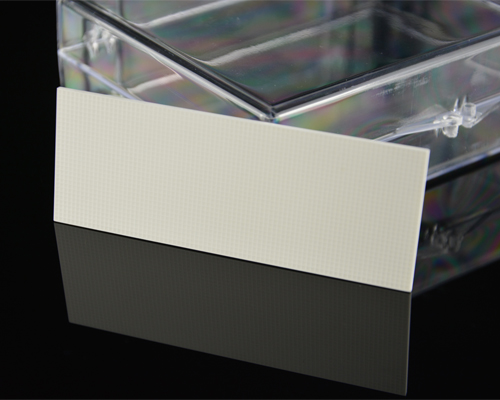

二维阵列：6×10、12×18、24×36.....像素等。
余辉：100ms 后 0.6%（最大）（可根据要求提供其他余辉）
反射器： TiO2、BaSO4、ESR 等。
反射器厚度：定制
基本属性：
掺铊碘化铯，即CsI(Tl)，是最亮的闪烁体之一，其发射峰值位于550 nm，恰好位于其350-700 nm的发射光谱范围内。该范围与光电二极管的光谱灵敏度高度匹配，使得CsI(Tl)成为闪烁探测器中与光电二极管配对的理想选择。这种配对可以消除高压电源，并降低磁场的影响。
除了光学兼容性外，CsI(Tl)还拥有较大的有效原子序数，这使其由于横截面积较大而提高了γ辐射的光吸收效率。其卓越的制动力、坚固的机械性能以及良好的抗辐射性能使其成为严苛环境下的可靠之选。

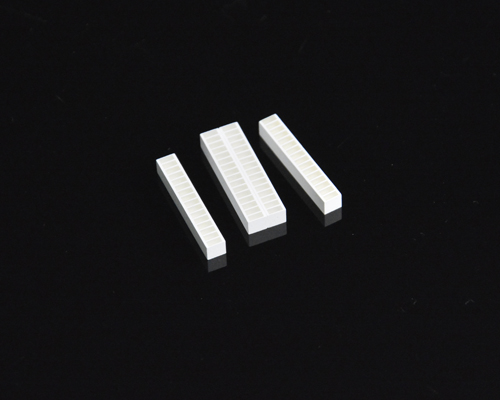

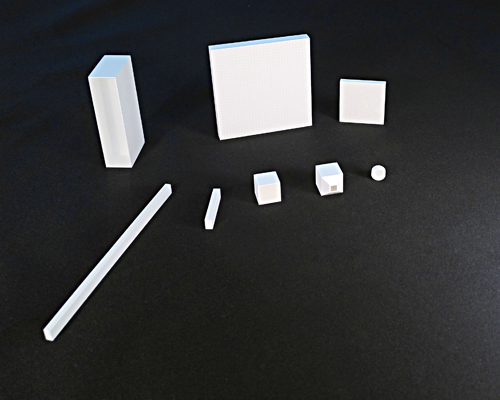

像素化闪烁体阵列通过将闪烁晶体像素排列成网格状并用反射器隔离而构成，进一步扩展了其用途。这种设计提高了空间分辨率，并确保入射辐射产生的闪烁光被限制在相应的像素内，从而实现事件的精确定位。这些阵列可以形成二维或一维（线性）矩阵，从而可以捕获信号并将其集成到图像中。凭借其独特的性能组合，CsI(Tl) 闪烁体阵列非常适合高能物理、医学成像、测井和航空技术等领域的应用。

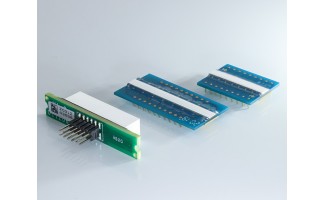

杭州煦和光电技术有限公司提供一维或二维 CsI(Tl) 像素化阵列，非常适合用于医学成像和安全应用的 X 射线扫描系统。如有需要，光电二极管可与 CsI(Tl) 阵列组装。根据生长条件，我们也可以制备针对断层扫描应用优化的低余辉 CsI(Tl) 闪烁体。这些低余辉 CsI(Tl) 晶体的典型余辉值为 0.05~0.39%@2ms，但我们也可以定制余辉值。如果您有兴趣，可以点击粗体文字了解更多信息。
应用：
绘图：
下图展示了 CsI(Tl) 像素化阵列的设计，由 CsI(Tl) 像素和 TiO2 反射器组成。
