GGG基板和晶片

  • 优异的磁光性能、低介电损耗和高热导率
  • 最大直径:4英寸;典型厚度0.5/1.0毫米
  • 洁净包装:1000级洁净室和100级包装袋
  • GGG衬底的典型取向:<100>、<110>和<111>
  • 适用于磁光隔离器、微波外延衬底和高温超导(HTS)衬底
  • 应用:磁光薄膜(如YIG或BIG薄膜)生长,适用于光学、微波隔离器和高温超导(HTS)衬底
定制产品咨询
Code Size Thickness Orientation Surface Finish Unit Price Delivery 询价

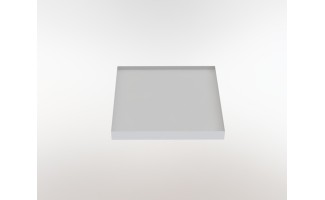

6506-001 5x5mm 0.5mm <100> SSP Inquire 2 weeks
6506-002 5x5mm 0.5mm <110> SSP Inquire 2 weeks
6506-003 5x5mm 0.5mm <111> SSP Inquire 2 weeks

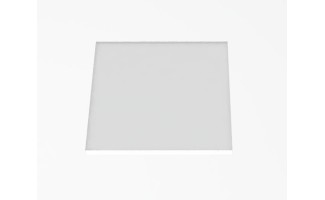

6506-004 10x10mm 0.5mm <100> SSP Inquire 2 weeks
6506-005 10x10mm 0.5mm <110> SSP Inquire 2 weeks
6506-006 10x10mm 0.5mm <111> SSP Inquire 2 weeks

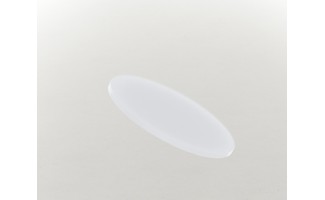

6506-007 Φ12.7mm 0.5mm <111> SSP Inquire 2 weeks
6506-008 Φ12.7mm 0.5mm <111> DSP Inquire 2 weeks

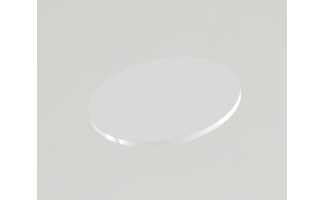

6506-009 Φ25.4mm 0.5mm <111> SSP Inquire 2 weeks

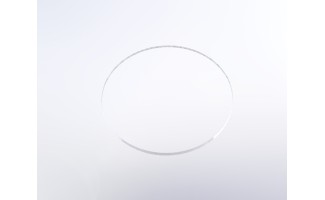

6506-010 φ25.4mm 0.5mm <111> DSP Inquire 2 weeks
6506-011 φ50.8mm 0.5mm <111> SSP Inquire 2 weeks
6506-012 φ50.8mm 0.5mm <111> DSP Inquire 2 weeks

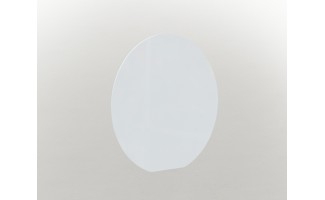

6506-013 φ76.2mm 0.5mm <111> SSP Inquire Inquire
6506-014 φ76.2mm 0.5mm <111> DSP Inquire Inquire

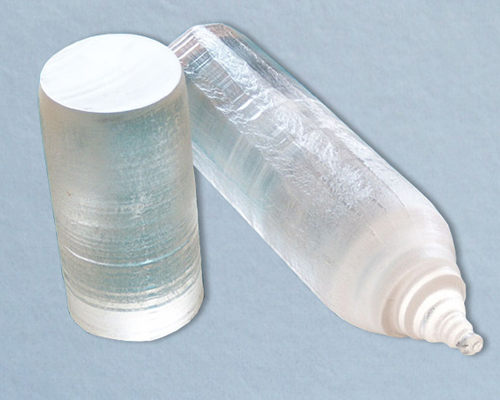

钆镓石榴石 (GGG) 单晶是一种具有优异磁光性能、低介电损耗和高热导率的材料,这使其有望用于制造各种光学磁光元件以及微波元件和高温超导体的外延生长。GGG 衬底可集成到红外光隔离器(工作波长范围为 1.3μm 至 1.5μm),该隔离器由沉积在钆镓石榴石 (GGG) 衬底上的 YIG 或 BIG 薄膜以及双折射元件组成。GGG 衬底可用于制造高性能光电器件,例如激光器、发光二极管 (LED) 和光电探测器。

杭州煦和光电技术有限公司提供标准外延 GGG 衬底和晶圆也可根据要求提供定制 GGG 晶圆

常见规格:

材质 GGG 单晶 取向 <100>,<110>,<111>
取向误差 ±0.5° 最大直径 4 英寸
典型厚度 0.5 毫米, 1.0 毫米 尺寸公差 ±0.05mm
尺寸公差 ±0.1mm 表面光洁度 SSP 或 DSP
粗糙度 Ra<0.5nm 清洁度和包装 1000 级洁净室,100 级包装袋


物理特性:

密度,g/cm3 (20°C) 7.08 材料类型 单晶
晶体结构 立方 晶格参数,A 12.383
熔点 (°C) 1750 热导率,W x cm-1 x °K-1 7.05
热膨胀,1/°C 8.2x10-6 介电常数 30
介电损耗角正切,10GHz 0.15 莫氏硬度 7.5

曲线:

1)GGG 晶体衬底和晶片的典型 X 射线衍射 (XRD) 曲线




2) GGG 的典型表面粗糙度 衬底 <111>通过原子力显微镜 (AFM) 在 5μm x 5μm 尺度上测量
