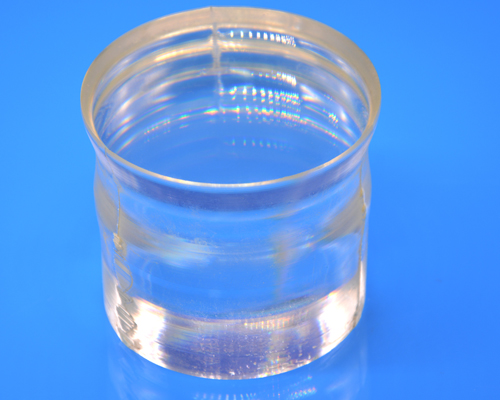

LiNbO3晶体

透射波长范围宽：350-5200nm
损伤阈值高，机械强度高
非常适合制造隔离器、环行器、光束位移器和偏振光学元件
两种精度等级可选：标准级/高精度级
提供晶锭、毛坯和抛光基板

联系我们

规格

材质	标准	高精度
尺寸	~20×20 mm²
厚度	0.01~25 mm
尺寸公差	+/-0.1mm	+/-0.01mm
波前畸变	λ/4	λ/6
表面质量	20/10 S/D	10/5 S/D
方向	+/-0.3°	+/-0.1°
平行度	<20 弧秒	<10 弧秒
平整度	λ/4	λ/6
镀膜	增透膜或磷光膜

基本特性：

透射范围	420~5200nm	光学均匀性	~ 5 x 10^-5 /cm
折射率@1064nm	ne=2.146, no=2.220@1300nm ne=2.156, no=2.232@1064nm ne=2.203, no=2.286@632.8nm	非线性光学系数	d33 = 86 x d36 (KDP) d31 =11.6 x d36 (KDP) d22 = 5.6 x d36 (KDP)
有效非线性光学系数	γT33 = 32 pm/V, γS33 = 31 pm/V γT31 =10 pm/V, γS31=8.6 pm/V γT22 = 6.8 pm/V，γS22 = 3.4 pm/V	半波电压，直流电场 // z，光 ⊥z: 电场 // x 或 y，光 // z:	3.03 KV 4.02 KV
损伤阈值	100 MW/cm²(10ns, 1064nm)

铌酸锂（LiNbO3，LN）晶体是一种负单轴晶体，其透射光谱范围为350nm至5200nm，覆盖可见光至近红外波长。铌酸锂晶体属于三方晶系，具有独特的光学、电学和机械特性，使其成为各种技术应用中不可或缺的材料，也是用途最广泛的晶体材料之一。铌酸锂晶体具有优异的压电、电光和非线性光学特性。

铌酸锂晶体最显著的特征之一是其固有的双折射性，这源于其非中心对称的晶体结构。该特性允许将入射光分裂成两个正交的偏振态，从而实现多种光学功能。其坚固性、低光吸收率、低生产成本和高损伤阈值使其成为制造偏振光学元件的理想选择。双折射 LiNbO3 晶体在光纤通信领域也得到广泛应用，例如隔离器、循环器、光束位移器等。

Shalom EO 提供各种形式的 LiNbO3 晶体，包括 LiNbO3 晶锭、LiNbO3 晶坯和 LiNbO3 抛光基板。可安排高精度抛光和 AR/P 镀膜。Shalom EO 还提供用于光电应用的 LiNbO3 晶体、MgO:LiNbO3 晶体以及 MgO:PPLN 晶体。

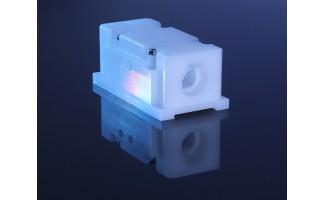

LiNbO3 和 MgO:LiNbO3 普克尔斯盒（定制）

低半波电压
高电光系数
横模工作
长波长，可达4μm
适用于Er:YAG、Ho:YAG和Tm:YAG激光器

...

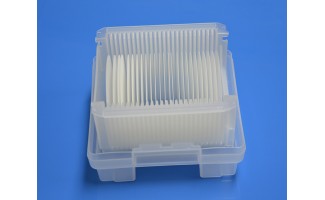

SAW grade LiNbO3 Wafers D100x0.35mm Y+128° SSP

Code: 611-014

...

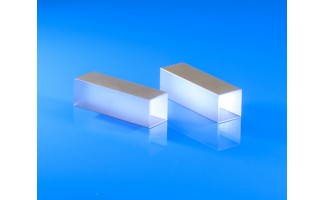

LiNbO3 Z-Cut, 10x10x20mm, Rectangular, Au electroded for EO applications
