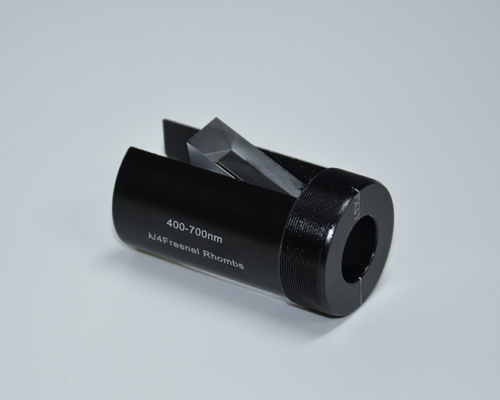

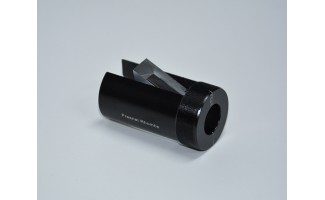

菲涅耳菱形相位延迟器 是一种特殊的光学延迟器，通过内部反射产生 λ/2 或 λ/4 的相位延迟。与传统的通过材料的双折射效应产生所需相位差的光片不同，菲涅尔菱形 由非双折射材料制成，并通过两次全反射来诱导所需的相位延迟。Fresnel Rhomb 产生的延迟几乎完全依赖于折射率和棱镜的几何形状，并且由于折射率在特定波长范围内变化非常小，因此相对于波长变化的延迟独立性更大，从而在宽波长范围内实现了非常平坦的延迟，这在由双折射材料制成的宽带光片中是无法实现的。这种宽带延迟器适用于二极管和光纤应用、宽带、多线或可调激光源等应用。
菲涅耳菱形相位延迟器 通常被制成直角平行六面体，即以直角平行四边形为基底的棱镜。平行四边形的角度经过精心设计，使得每次在 Rhomb 内的反射，经过精确选择的入射角度，产生正好为 1/8 波长的相位差，并最终导致出射光的总相位延迟为四分之一波长。两个四分之一波延迟器可以粘合在一起，达到使用半波片的效果。延迟的变化在波长范围内不超过 2%。菲涅尔菱形是宽带光片和紫外光光片的良好替代品，具有扩展的波长带宽（比 消色差光片 更宽），覆盖从紫外到红外的波长范围。

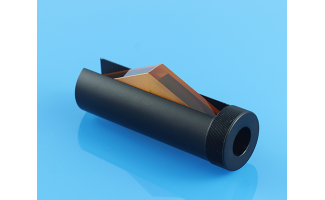

杭州煦和光电提供 λ/2 或 λ/4 延迟的 菲涅耳菱形相位延迟器，适用于紫外、可见光和长波红外应用。由 BK7 制成的 菲涅耳菱形相位延迟器s 可在 350-2300nm 波长范围内工作，紫外熔融石英（波长范围 210-400nm）和 ZnSe（波长范围 2000-15000nm）也可以提供。现货产品可在目录中进行在线购物，定制产品可以根据需求提供。
规格：
延迟曲线：
以下图表展示了菲涅尔菱形延迟器在不同波长范围内的延迟情况。

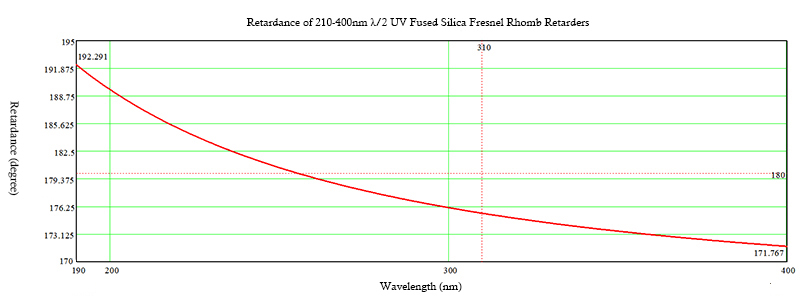

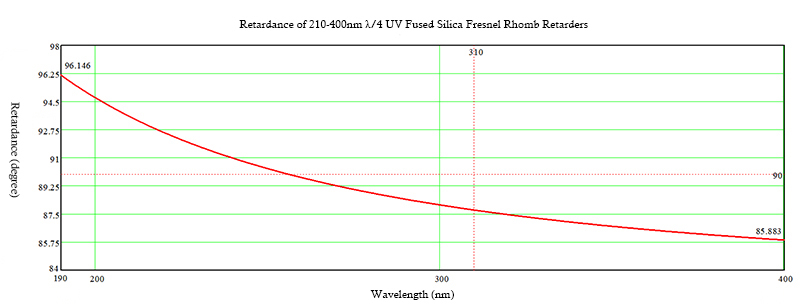

1. 210-400nm紫外熔融石英菲涅尔菱形延迟器（λ/2和λ/4延迟）

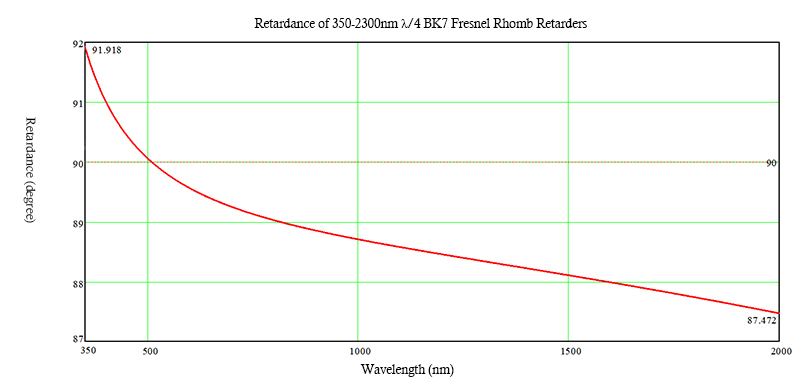

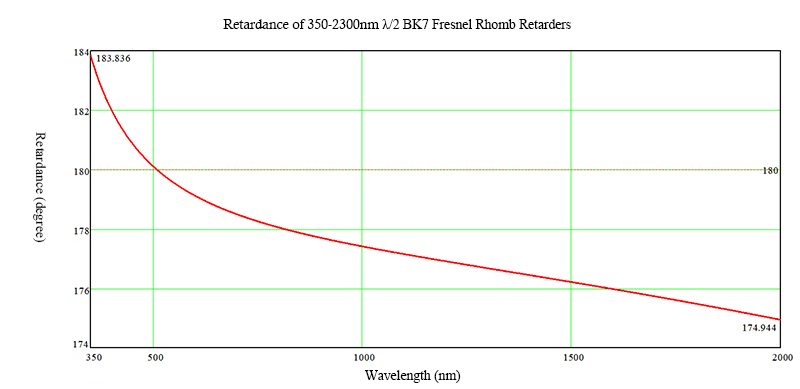

2. 350-2300nm BK7菲涅尔菱形延迟器（λ/2和λ/4延迟）

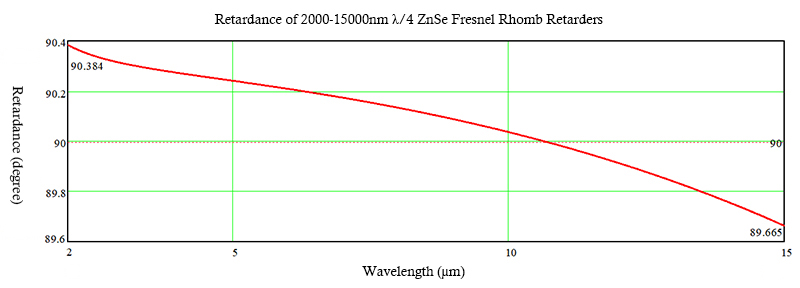

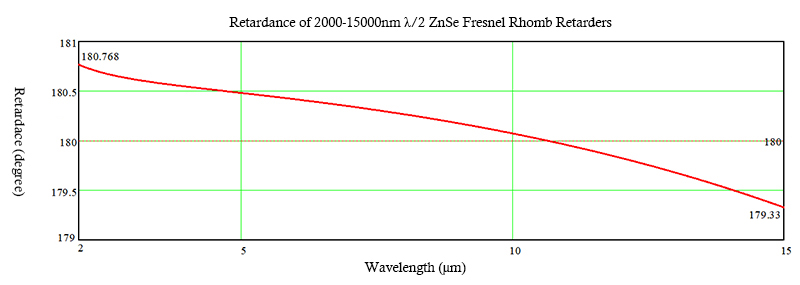

3. 2000-15000nm ZnSe菲涅尔菱形延迟器（λ/2和λ/4延迟）
了解不同类型的波片和相位延迟器与掌握它们的工作原理同样重要，尤其是对于采购者而言。别担心，Shalom EO 为您整理了一份简明指南，阅读之后您将对波片有更加清晰而深入的理解。
低阶波片或多阶波片
由于制造过程中存在一定难度，要大规模生产出超薄且能产生精确相位延迟的波片并不容易。 低阶波片，又称多阶波片，相对较厚，其相位延迟中除了所需的延迟值外，还包含了多个整波长的附加延迟。由于光波具有周期性，一片低阶半波片，即使其延迟为 λ/2 加上 3λ，也仍然可以起到半波片的作用。“阶数”指的就是这些额外波长的数量。在本段描述中，低阶波片比多阶波片更好，因为其附加延迟更少，相位延迟更精准。但这也意味着它们比零阶波片更容易受波长、温度或入射角的影响。
总的来说，如果您需要在单一波长应用中大批量采购价格实惠的波片，低阶波片正是不错的选择。Shalom EO 提供两种材料的低阶波片：石英（适用于可见到近红外）和氟化镁 MgF2（适用于长波至 7000nm）。
零阶波片
零阶波片通常由两片多阶或低阶波片组成，其快慢轴正交排列（即一片的快轴对准另一片的慢轴），产生的总相位延迟为两片波片延迟的差值。通过这种结构，零阶波片能有效抵消波长变化、温度波动等外部因素对相位延迟的影响，因此其相位延迟更加稳定，非常适合宽带波长应用。但它们对入射角变化仍较为敏感。
Shalom EO 提供三种类型的零阶波片：空气间隙零阶波片、光学接触型零阶波片以及NOA61 胶合型零阶波片。其中胶合型为常规选择，而对于高能激光应用，建议使用空气间隙型或光学接触型，这两者具备更高的损伤阈值。
真零阶波片
真零阶波片是单片结构的波片，提供准确所需的相位延迟，因此厚度通常仅有几微米。虽然加工工艺要求更高，但其极薄结构使其在波长变化和环境变化中具有更优异的相位延迟稳定性。Shalom EO 提供由石英（532-3000nm）和氟化镁 MgF2（3000-7000nm）制成的真零阶波片。单片版易碎但耐高能激光；而BK7 基底胶合型版本易于操作，但损伤阈值较低。
消色差波片
消色差波片由一片 MgF2 波片和一片石英波片组成，快慢轴正交，其双折射性质互补，在达到目标延迟的同时有效抑制色散。这种结构显著降低波长变化对相位延迟的影响，比普通零阶波片更加稳定，非常适合宽光谱带应用（如 900-2000nm）。应用实例包括可调谐激光器、飞秒激光系统等。
超消色差波片
超消色差波片是消色差波片的升级版。它的原理与消色差波片相同，均由两种材料（如石英和氟化镁）构成。但超消色差波片由六片单独波片组成（三片石英和三片 MgF2），实现了更宽光谱范围内极为平坦的相位延迟。
菲涅耳棱镜相位延迟器
菲涅耳棱镜相位延迟器采用完全不同于双折射的原理，其通过全内反射引入光的两个偏振分量之间的相位差。当光线照射到棱镜内部界面时，电场分量分为 s 分量和 p 分量。棱镜被加工成特殊的直角平行六面体，通过特定入射角，使 p 分量在每次反射中相对于 s 分量超前 λ/8。经过两次全反射，p 分量相对于 s 分量超前 λ/4，达到与四分之一波片相同的延迟效果。若需构成半波延迟器，则需要两片菲涅耳棱镜串联胶合。
菲涅耳棱镜通常采用非双折射材料如 BK7、紫外熔石英或 ZnSe 制成。由于其相位延迟主要由折射率决定，而折射率随波长变化较小，因此其可应用于更宽的波段，比消色差波片更具宽带性能。
双波长波片
双波长波片通过调节不同波长下的折射率，设计出在两个波长下均具特定相位延迟的波片。双波长波片常用于与其他偏振器件配合，以分离不同波长的共轴激光束，或提升固体激光器 SHG 转换效率。此外也可用于三次谐波（THG）系统。Shalom EO 也可根据需求定制三波长波片。
