BaF₂（氟化钡）常用于光谱学组件

氟化钡（Barium Fluoride）用于光谱学组件。氟化钡通常适用于被动红外波段（8 到 14 μm）的应用，并常被用作热成像的观察窗。对于相同厚度的材料，其透射率比氟化钙（Calcium Fluoride）在红外波段可延伸约 1 微米。最高品质的氟化钡还可作为已知最快的闪烁体材料，在高能物理实验中得到应用。

物理与光学性能

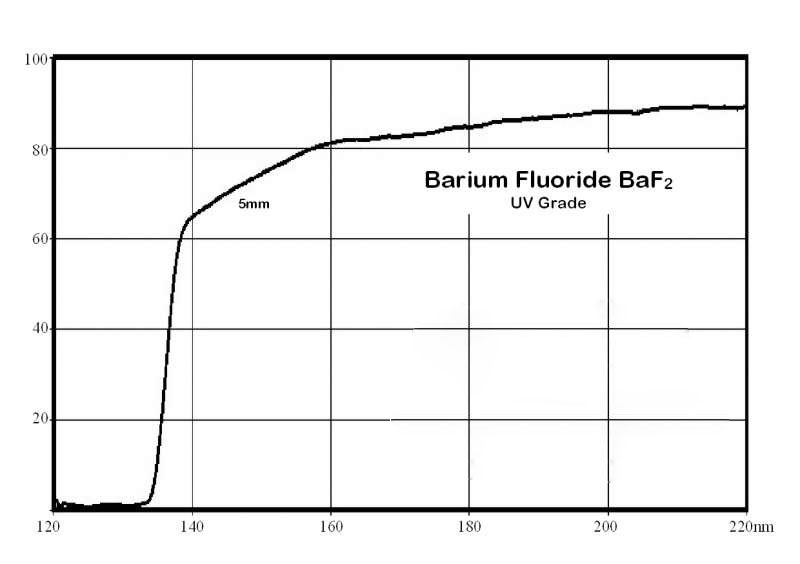

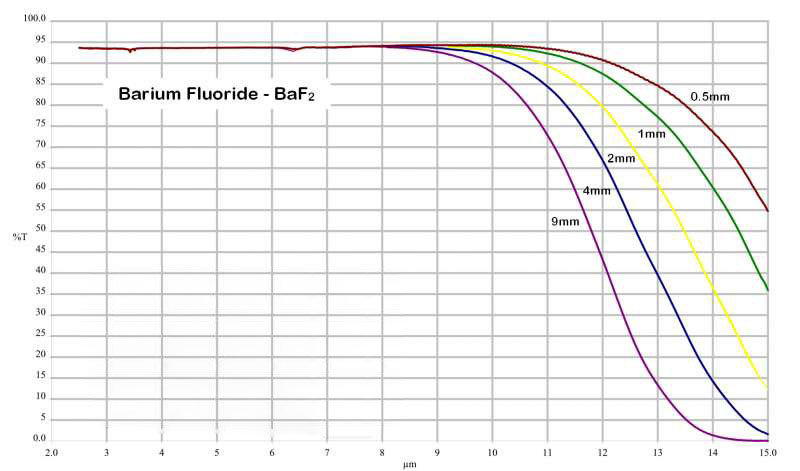

透射范围：	0.15 至 12 μm
折射率：	5 μm 时为 1.45 (1)
反射损耗：	5 μm 时 6.5%（双面）
吸收系数：	6 μm 时 3.2 x 10⁻⁴ cm⁻¹
瑞士峰值（Reststrahlen Peak）：	47 μm
dn/dT：	-15.2 x 10⁻⁶ /°C (2)
dn/dμ = 0：	1.95 μm
密度：	4.89 g/cc
熔点：	1386°C
热导率：	286 K 时 11.72 W·m⁻¹·K⁻¹
热膨胀系数：	273 K 时 18.1 x 10⁻⁶ /°C
硬度：	Knoop 82（500g 压头）(4)
比热容：	410 J·Kg⁻¹·K⁻¹ (3)
介电常数：	1 MHz 时 7.33
杨氏模量 (E)：	53.07 GPa (3)
剪切模量 (G)：	25.4 GPa (3)
体积模量 (K)：	56.4 GPa
弹性系数：	C11 = 89.2, C12 = 40.0, C44 = 25.4 (2)
表观弹性极限：	26.9 MPa (300 psi) (4)
泊松比：	0.343
溶解度：	23°C 时 0.17g/100g 水
分子量：	175.36
晶体类别/结构：	立方 CaF2, Fm3m, (111) 解理

折射率

No = 普通光

µm	No	µm	No	µm	No
0.1408	1.8150	0.1452	1.7820	0.1477	1.7670
0.1500	1.6780	0.2000	1.557	0.2652	1.5122
0.2803	1.5066	0.2893	1.5039	0.2967	1.5019
0.3021	1.5004	0.3130	1.4978	0.3254	1.4952
0.3403	1.4925	0.3466	1.4915	0.3610	1.4894
0.3663	1.4887	0.4046	1.4844	0.5461	1.4759
0.5893	1.4744	0.6438	1.4730	0.6563	1.4727
0.7065	1.4718	0.8521	1.4699	0.8944	1.4694
1.0140	1.4685	1.1287	1.4678	1.3673	1.4667
1.5295	1.4661	1.6810	1.4656	1.7012	1.4655
1.9701	1.4647	2.3254	1.4636	2.6738	1.4623
3.2434	1.4602	3.4220	1.4594	5.1380	1.4501
5.5490	1.44732	6.2380	1.4422	6.6331	1.4390
7.0442	1.4353	7.2680	1.4331	9.7240	1.4051
10.346	1.3936

产品说明

氟化钡采用真空 Stockbarger 技术生长。与氟化钙不同，氟化钡在自然状态下不存在，所有材料必须通过化学合成制备，因此氟化钡的生产成本相对较高。氟化钡易解理，对热冲击非常敏感。它易于抛光，也可以蚀刻 (5)。最高纯度的氟化钡 VUV 材料可作为快速闪烁体等级使用。

相关链接：
Wikipedia.org - 提供关于氟化钡的更多信息

Tags: 氟化钡

---
