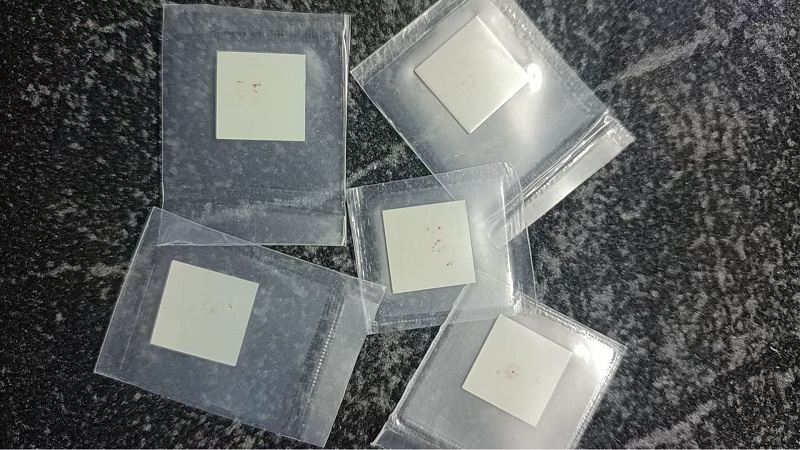

一．基本信息： · 简化化学式：PMN-PT · 基底材料： 人工生长的铌镁酸铅钛酸铅晶体（(材质成分：100%铌镁酸铅钛酸铅） · 产品尺寸： 10mm x 10mm x 0.5mm; 定向： 001 · 单面抛光，不镀膜 · 用途：通用于压电传感器的应用 · 产品参考图片（无色，透明、没有膜层）如下：
二．产品简介： 铌镁酸铅钛酸铅基片由铌镁酸铅钛酸铅晶体制成；铌镁酸铅钛酸铅晶体，简化化学式PMN-PT，是一种弛豫铁电单晶，具有钙钛矿结构。该晶体具有高压电、机电耦合和介电性能的特点。
铌镁酸铅钛酸铅晶体通常采用助熔剂法或布里奇曼法生长，以氧化铅、氧化镁、五氧化二铌和二氧化钛等为原料，在高温下合成并生长出单晶。晶体生长后经过定向、切割、研磨和抛光等一系列加工，最终获得符合传感器应用要求的基片。
晶体名称
铌镁酸铅钛酸铅晶体
晶体结构
矿钛钙结构（伪立方/菱方）
居里温度
80–150℃
密度
8.1 g/cm3
莫氏硬度
5-6 mohs
压电常数d33
1600-2200 pC/N
机电耦合系数k33
>0.90
介电常数
4000–6000
损耗tanδ (%)
<0.9
泊松比
0.32
弹性系数 （S33E）
50 (10^-12m2/N)
弹性系数 （S33D）
8.1 (10^-12m2/N)
矫顽场(Kv/cm)
2.5
三.工作原理： 铌镁酸铅钛酸铅晶体具有高压电性能与机电转换效率，对机械应力或应变敏感。作为弛豫铁电单晶，其在电场或应力作用下会发生极化与形变，从而将机械能转换为电能（正压电效应），或将电能转换为机械振动（逆压电效应）。基于此特性，PMN-PT基片能够用于制造压电传感器，可用于检测压力、振动、声波等物理信号，并将之转换为可测量的电信号。
四.生产工艺： (1) 原料合成与晶体生长：采用助熔剂法或布里奇曼法，以氧化铅、氧化镁、五氧化二铌和二氧化钛为原料，在特定组分配比与温控条件下生长铌镁酸铅钛酸铅（PMN-PT）单晶。 (2) 晶体定向与切割：对生长出的晶体毛坯进行X射线定向，沿所需晶向进行切割，获得初步片状材料。 (3) 精密加工：通过铣磨、研磨等工序将晶体加工至接近目标厚度与平面度。 (4) 抛光与清洗：进行双面精密抛光，确保表面达到要求的光洁度，之后进行清洗去除表面污染物。 (5) 质量检验：对成品基片的尺寸、取向、表面质量及压电性能参数进行检测，确保符合应用规格。
五.应用领域： PMN-PT晶体基片凭借其压电性能，主要用于制造高性能压电传感器与换能器，普遍应用于超声成像（医疗超声探头）、无损检测、位移控制。
