氟化钙（CaF₂）及其光学性能与应用

氟化钙（Calcium Fluoride, CaF2）在红外光学中有广泛应用，例如光谱用 CaF2 窗口、CaF2 棱镜和 CaF2 镜片。特别是高纯度氟化钙（CaF2）在紫外光学以及 UV 激光（Excimer 激光）窗口中具有重要应用。氟化钙（CaF2）还可以掺铕（Eu）用作伽马射线闪烁体。

物理和光学特性

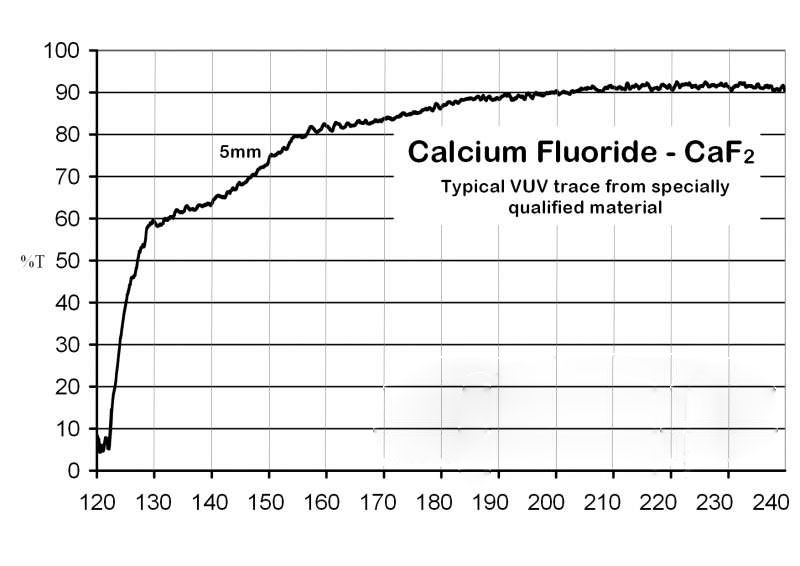

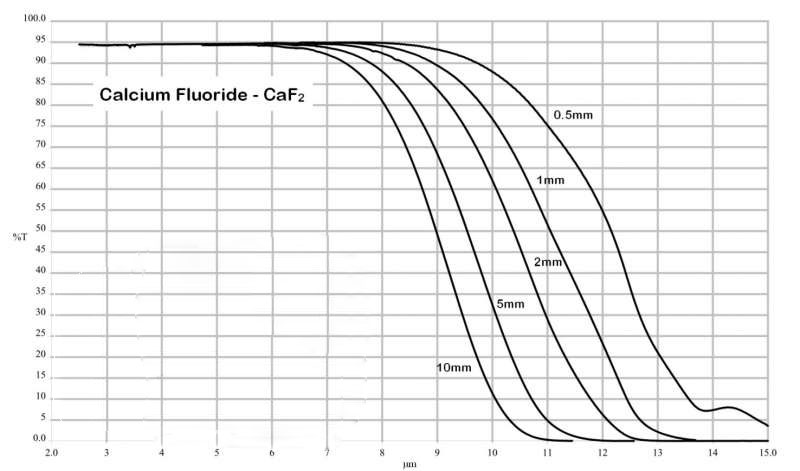

透射范围：	0.13 到 10 μm
折射率：	5 μm 时为 1.39908
反射损耗：	5 μm 时为 5.4%
吸收系数：	2.7 μm 时为 7.8 x 10⁻⁴ cm⁻¹
残余峰值：	35 μm
dn/dT：	-10.6 x 10⁻⁶ /°C
dn/dμ = 0：	1.7 μm
密度：	3.18 g/cc
熔点：	1360°C
热导率：	9.71 W m⁻¹ K⁻¹
热膨胀系数：	18.85 x 10⁻⁶ /°C
硬度：	Knoop 158.3 (100) 使用 500g 压头
比热容：	854 J Kg⁻¹ K⁻¹
介电常数：	1MHz 时为 6.76
杨氏模量 (E)：	75.8 GPa
剪切模量 (G)：	33.77 GPa
体积模量 (K)：	82.71 GPa
弹性系数：	C11 = 164, C12 = 53, C44 = 33.7
表观弹性极限：	36.54 MPa
泊松比：	0.26
溶解度：	20°C 水中 0.0017 g/100g
分子量：	78.08
晶体类别/结构：	立方晶体 (111) 解理

折射率（No = 普通光线）

µm	No	µm	No	µm	No
0.149	1.5800	0.161	1.5490	0.195	1.5000
0.200	1.4950	0.222	1.4800	0.248	1.4680
0.266	1.4621	0.280	1.4584	0.300	1.454
0.337	1.4481	0.400	1.4419	0.486	1.4370
0.588	1.4339	0.656	1.4325	0.687	1.4320
0.728	1.4314	0.884	1.4298	1.014	1.4288
1.100	1.4283	1.250	1.4275	1.650	1.4256
1.900	1.4244	2.058	1.4236	2.450	1.4214
2.700	1.4199	2.800	1.4192	3.050	1.4175
3.400	1.4149	4.000	1.4096	4.400	1.4057
4.800	1.4014	5.000	1.3991	5.304	1.3952
5.893	1.3871	6.483	1.3782	7.072	1.3681
7.661	1.357	8.251	1.3444	8.840	1.3308
9.429	1.3161

产品说明

氟化钙（CaF2 或萤石）采用真空 Stockbarger 技术生长，直径可达约 250mm。用于红外应用的材料使用天然开采的萤石，以较低成本大规模生产。用于紫外应用时，一般采用化学制备的原料。用于 Excimer 激光应用时，仅使用经过严格挑选的最高等级材料和晶体。

Tags: 氟化钙

---
