JGS1紫外级熔融石英玻璃

JGS1 是一种合成紫外级熔融石英玻璃，适用于与 Corning 7980 相当的光学应用。JGS1 在紫外光到近红外光谱范围（180-2500nm）内具有优异的透过率，尤其适用于紫外波段应用。然而，与大多数紫外级熔融石英一样，JGS1 含有较高的羟基（OH）含量，因此在红外波段会产生更高的吸收。

煦和光电（Shalom EO）提供的 JGS1 性能与 Heraeus Suprasil 1、Suprasil 2、Saint-Gobain Spectrosil A、Spectrosil B、Corning 7980 以及 Dynasil 1100 和 4100 等产品相近。

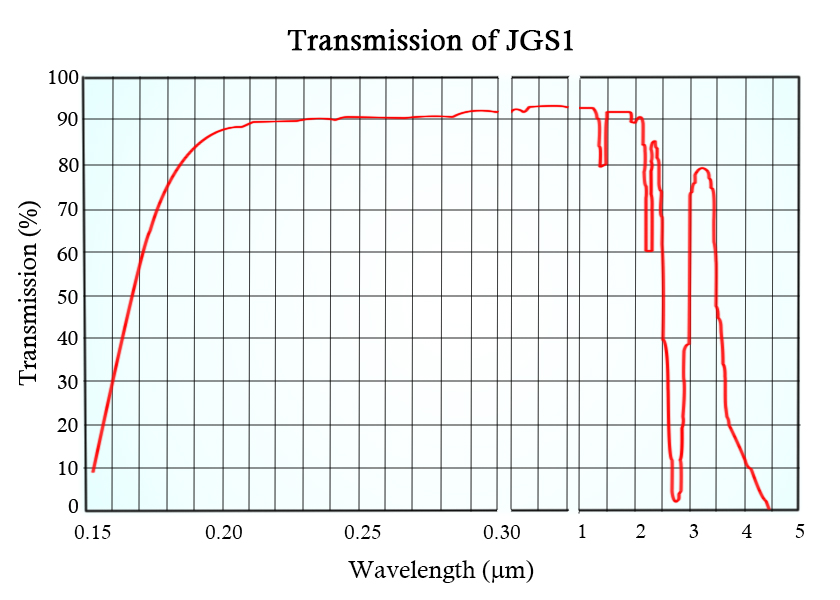

图1：JGS1透过率曲线

物理与光学性能：

基本性能
密度	2.20 g/cm³
均匀性	1-2
气泡等级	0
光学性能
应用波长范围	180-2500nm，平均透过率＞90%
阿贝数（Abbe Constant）	67.6
折射率（588nm测量）	1.4586
荧光等级	1
抗辐射性能	无变色现象

机械性能
设计抗压强度	1100 MPa
设计抗拉强度	48 MPa（7000 psi）
设计抗弯强度	67 MPa
体积模量	＞1100 MPa（160,000 psi）
剪切模量	31,000 MPa（4.5×10⁶ psi）
杨氏模量	72,000 MPa
泊松比	0.17
莫氏硬度	5.5 - 6.5

热学与电学性能
热膨胀系数	5.5×10⁻⁷ cm/cm·°C（20°C-320°C）
导热系数	1.4 W/m·°C
比热容	670 J/kg·°C
软化点	1683°C
退火点	1215°C
应变点	1120°C
体积电阻率	7×10⁷ Ω·cm（350°C）
介电常数（20°C，1MHz）	3.75
介电强度	5×10⁷ V/m
损耗因子	＜4×10⁻⁴
耗散因子	＜1×10⁻⁴
剪切波声速	3.75×10³ m/s
声波衰减系数	＜11 dB/m·MHz

化学性能
化学稳定性	对水及除氢氟酸（HF）外的大多数酸具有极高耐腐蚀性。

Related Articles

Related Products

Tags: JGS1, 熔融石英玻璃, JGS1石英玻璃, UV级熔融石英, 紫外熔融石英, 合成石英玻璃, 光学石英玻璃

---
